配電箱在安裝中，總會有一些看似小的問題，但危害并不小，下面的小系列列舉了一些我們在配電箱的安裝中會出現的常見問題，以及相應的預防措施和解決方案，供大家參考。

一、安裝中的常見問題:

01室外配電箱沒有防止雨水進入的措施

電氣管道沒有正確進入箱體。

03隱蔽安裝=進線處的2+部分導線直接埋在墻內，不穿過管道。

04進出配電箱的電線(電纜)管道未接地

05電纜鋼鎧裝帶入口配電箱(機柜)且未接地

06電管管口未處理，電纜穿管后管口未堵塞。

07懸掛(預埋)墻式配電箱安裝高度不符合要求

08配電箱內部相位、零點和接地線的母線上沒有標志

09配電箱混合使用內部零地線(共享總線)

10配電箱，柜間使用的接地線相互串聯

11配電箱內部布線沒有余量，并且不整齊。

12配電箱內部電器與盒子兩側之間的距離太近

13配電箱內部電源接線的相序排列不正確

14配電箱內部布線擁擠且不規則交叉

在15分鐘內敲掉多余的敲孔

16配電箱，機柜不會在進線處重復接地。

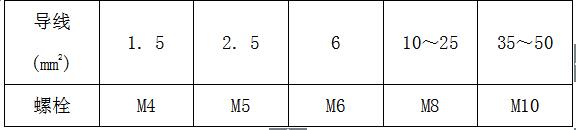

盒17中的接地線與螺栓規格不符。

18預埋電線管與盒孔的中心線錯位

19電纜不掛標志

當20根電線穿過配電板時，板孔處沒有額外的保護開口。

超過21股軟電線沒有內襯錫，電線沒有內襯鼻子。

22電氣緊固件不匹配，無防松裝置

電線、線頭和母線之間會產生火花

沒有將銅頭固定在鋁棒上的過渡措施。

25將兩根以上的電線連接到同一端子。

26在180 mm厚的壁上暗配電箱其背面空鼓

27接地線直徑不足

28接零和接地線的接地方式為串聯。

29使用筆排緊固端作為接地端子

30使用一個漏電保護器來保護多個分支

31電源線的輸入端沒有正確連接。

32個母線螺栓安裝方向錯誤

33母線截面小于4×25 mm2

34母線上的緊固件不完整且不匹配，外露螺紋不足。

35使用開關電源端的螺栓作為母線支架。

36在用一根電線與所需的觸點連接之前，幾根電線相互扭絞在一起。

37工作零線不通過零序電流互感器

38個盒子和櫥柜沒有防止老鼠進入的措施。

二。上述問題的預防措施和解決方法

01管道應從下側進出，并做防水彎，導線做滴水彎。

02電氣管道進箱應到位，且不高于50 mm，不應用軟管過渡進箱

03電線進箱穿保護管要到位，嚴禁直接埋在墻內

04進出配電箱的保護管、套管及其支撐(懸掛)架應接地

05電纜鋼鎧裝不能進入配電箱(機柜)并應接地。

噴嘴應為喇叭形。穿線后，應及時堵塞管口

07照明配電箱從底邊到地面的安裝高度應為1.5 m

08柜內母線上的相序標志，如交流電、交流電、交流電等應完整。

機柜中必須使用專用零線和接地線。

10不應串聯，應分別從總接地端子引出

11箱內配線應水平、平坦、垂直，箱內長度應為箱周長的一半。

12盒電器與配電箱墻的間距應≮ 50 mm

方框13中的相序應從內到外、從左到右、從上到下排列。

14在條件允許的情況下，可將線槽添加到盒中，并可根據回路出口順序進行壓線和綁扎。

15 配電箱不應敲除多余的敲除孔，而應嘗試填充已經敲除的孔。

16箱距變壓器接地體≥50 m以上，應重復接地

按以下要求進行匹配:

18重新埋設的電氣管道或安裝后重新鉆孔，不準用電焊打孔

19應打印電路編號、規格、方向、長度、安裝日期、塑料包裝清單

20穿線前加保護口，不應在穿線后加

21號線應襯鍋，10號線和10號線及以上單根線要壓接機頭

添加彈簧墊、平墊或雙螺母和帽以及其他防松裝置

23電線、線頭在母線上壓接不牢，緊固件不齊全

24在銅鼻和鋁排之間添加鍍錫平墊片用于過渡

25同一端連接不超過兩個，防松裝置應齊全

26箱后，加鐵絲網，然后用1: 2水泥砂漿找平。

27應按下列要求選擇:

28不允許，分離后重新連接

29緊固件不得同時用作接地端子，接地端子應單獨設置。

30漏電保護應基于“一機一閘一漏電”的原則

31電源線入口靜態觸點(底端)和負載觸點(螺紋端)

32應從內到外、從下到上、從左到右安裝

33的寬度應滿足已安裝連接線的前端壓接區域的要求。

34緊固件應齊全，螺母接觸面積應大，并露出2 ~ 4圈螺紋

35支架緊固件應單獨設置，不應省略。

超過36根電線通過總線連接

37工作零線應穿過零序電流互感器

38用防火袋和網堵住戶內的管道入口和線槽，不要在箱體上敲許多洞。

更多選型規格報價定制等問題可及時聯系廠家，以上就是配電箱安裝常見問題及解決方案全部內容。
