配電柜、配電箱等電氣設備的接地工作非常重要。接地主要用于防止人員觸電、設備和電路損壞、火災和雷電、靜電損壞以及電力系統的正常運行。

接地是為確保電氣設備的正常運行和人身安全而采取的電氣安全措施。它是通過連接金屬線和接地裝置來實現的。常用的有保護接地、工作接地、防雷接地、屏蔽接地、防靜電接地等。接地裝置將電氣設備和其他生產設備上可能產生的漏電流、靜電荷和雷電流引入地面，從而避免人身觸電和火災、爆炸等可能的事故。

今天，金泰恒邊肖將告訴你接地配電柜的類型和重要性。

I .工作接地

為了保證配電柜等電氣設備的正常運行，電路中的某一點通過接地裝置可靠地接地，這稱為工作接地。例如，變壓器低壓側的中性點、電壓互感器和電流互感器二次側的點的接地等。用于降低人體的接觸電壓。

第二，保護接地

保護性接地是指正常情況下不帶電的電氣設備的金屬外殼及其連接的金屬部分與接地裝置形成良好的金屬連接。

1.保護接地原理:當中性點不直接接地的低壓系統帶電部分意外接觸外殼時，接地電流Id通過人體與電網和大地之間的電容形成回路。此時，流經故障點的接地電流主要是電容電流。當電網對地絕緣正常時，電流不大。如果電網廣泛分布或者電網的絕緣性能顯著降低，該電流可能上升到危險水平，導致電擊事故，如圖1a所示。

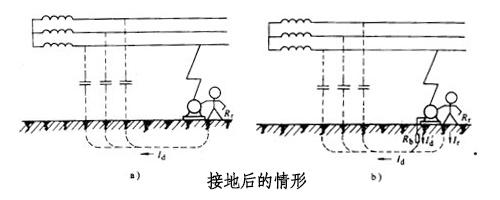

圖1

在圖中，Rr是人體電阻，Rb是保護接地電阻。為了解決上述可能的危險，可以采用圖1b所示的保護接地措施。此時，通過人體的電流只是總接地電流Id的一部分Ir。由于Rb和Rr并聯，在一定的Rr下，接地電流Id主要取決于保護接地電阻Rb的大小。主要通過適當控制Rb的大小(應小于4ω)來將接地電流Id限制在安全范圍內，以確保操作人員的人身安全。

圖2

2.保護接地的適用范圍:保護接地適用于中性點不直接接地的電網。在這種電網中，正常情況下與帶電體絕緣的金屬部件會造成觸電事故，如果絕緣損壞，漏電或感應電壓會導致人員觸電。除特殊規定外，應采用保護接地。以下設備應用于保護接地:

1)電機、變壓器、照明設備、便攜式和移動電器的金屬外殼和底座。

2)電氣設備的傳動機構。

3)室內外配電設備的金屬框架，帶電體附近的金屬圍欄和金屬門，配電板，配電箱，配電柜機柜和控制面板，控制箱，控制柜的金屬框架。

4)變壓器次級線圈。

5)交流和DC電力電纜的接線盒、接線盒的金屬外殼和電纜的金屬外殼。

6)裝有避雷線的電力線路桿塔。

三、保護接零

所謂保護接零是指在中性點直接接地的系統中，電氣設備正常情況下不帶電的金屬外殼及其連接的金屬部分與電網中的中性線緊密連接，能夠有效地起到保護人身和設備安全的作用。

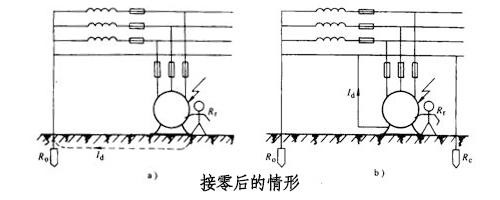

1.保護接零原理:在中性點直接接地系統中，當相絕緣損壞，外殼短路時，相對零線的單相短路通過設備外殼形成。短路電流Id可以啟動保護裝置(如保險絲、低壓斷路器等)。)在線路上迅速動作，從而斷開故障部分的電源，消除觸電危險和接零丟失的情況；

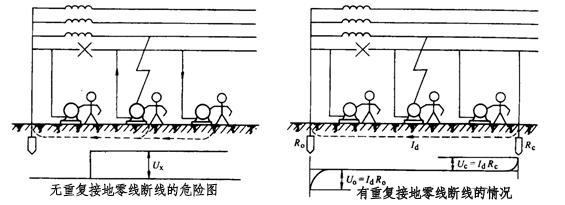

2.重復接地:三相四線制系統的一條或多條零線通過接地裝置再次接地，稱為重復接地。

重復接地的作用:重復接地的接地電阻不得大于10歐姆，這是保護1KV以下接零系統不可缺少的安全技術措施。

1)降低漏電設備的接地電壓。
