一、KYN高壓概述開關柜

開關柜(也稱為成套開關或成套配電裝置):是一種主要由斷路器組成的電氣設備；是指制造廠根據電氣一次主接線圖的要求，對有關高低壓電器(包括控制電器、保護電器、測量電器)以及母線、載流導體、絕緣子等的要求。組裝在封閉或開放的金屬柜中，作為電力系統中接收和分配電能的裝置。

高電壓開關柜

正常操作條件:

1.環境溫度:環境空氣溫度不得超過40℃(上限)，一般區域為-5℃(下限)，嚴寒區域可為-15℃。如果環境溫度太高，金屬的導電性將降低，電阻將增加，表面氧化將加劇。另一方面，過高的溫度會大大縮短機柜內絕緣部件的使用壽命，降低絕緣強度。另一方面，過低的環境溫度會在絕緣部件中產生內應力，并較終導致絕緣部件的損壞。2.海拔:一般不超過1000米。對于安裝在海拔1000米以上的設備，外部絕緣的絕緣水平應乘以所需的絕緣耐受電壓，再乘以校正系數Ka

公共汽車房

包括母線套管(支撐和固定母線并將母線與柜體絕緣)

主母線(收集和分配電能)

分支母線(從主母線到斷路器上部靜態觸點的分支)

靜觸頭盒(支撐并固定斷路器的上部靜觸頭，并將上部靜觸頭與柜體絕緣)

當設備需要檢修時，開關柜需要轉入檢修狀態，三相接地線應掛在出線銅排上。掛接地線前，應注意檢查確認設備開關后的柜門，防止設備誤進入帶電區間，并使用高壓驗電器確認無電壓。

手車式斷路器本體:

1.手車底盤(支撐斷路器本體，在測試/工作位置移動斷路器，并與維護小車合作將斷路器拉出手車室)

2.手車底盤鎖環(將手車底盤鎖在手車室內，具體操作將在后面詳細描述)

3.手車移動搖塊和移動操作插座:用于在“工作和測試”位置移動操作斷路器時，插入移動搖塊后，順時針推動斷路器，逆時針擺動斷路器。

4.斷路器主體操作面板:主體分合閘狀態指示(主體分合閘狀態機械指示，判斷斷路器分合閘狀態較準確的標識)

5、手動開關按鈕(只要斷路器有儲能，就可以通過此按鈕進行開關操作)

6.身體能量儲存狀態的指示(儲存能量和非儲存能量的機械指示)

7.手動儲能裝置(當自動儲能電路不能工作時，可插入手動儲能桿進行手動儲能)

8、斷路器合閘次數指示器(顯示斷路器合閘的次數)

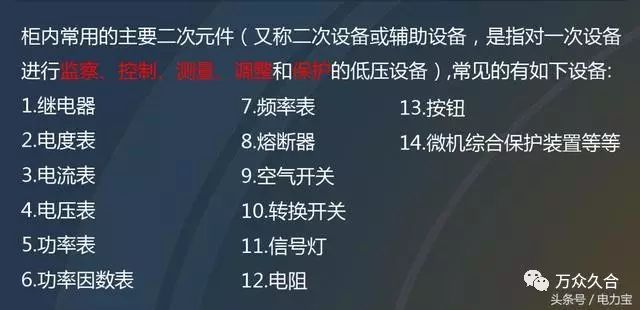

9.二次插件(如果斷路器本體狀態和繼電器儀表室之間的連接集線器沒有插上，斷路器的分合閘狀態不能反映在繼電器儀表室控制面板和集控DCS上，繼電器儀表室控制面板和集控DCS不能用于斷路器的分合閘)

10、三相滅弧柱和上下口動觸頭(主電路的通斷部分)

三、聯鎖(機械聯鎖、電氣聯鎖)

開關柜具有完美的聯鎖結構，以確保正確操作本身和操作員的人身安全。

手車位置和斷路器之間的聯鎖

1.只有當手車上的斷路器處于分閘狀態時，手車內防止手車移動的聯鎖才能打開，手車才能離開分閘位置/試驗位置或工作位置。

2.只有當手車鎖定在斷開位置/測試位置或工作位置時，手車的電氣控制電路才能接通，同時手車內防止斷路器閉合的聯鎖裝置才能解鎖，斷路器才能接通。

3.當手車處于中間位置時，斷路器的電氣閉合電路和閉合機械傳動系統被鎖定，斷路器不能閉合。

手車位置和接地開關之間的聯鎖

1.只有當手車處于斷開位置/測試位置或移開位置時，手車閉鎖開關柜接地開關的聯鎖才能解鎖，然后開關柜的接地開關才能閉合。

2.當接地開關處于閉合狀態時，接地開關操作軸上的聯鎖結構會阻止手車移動，阻止手車前進到工作位置。

手車位置和二次插頭之間的聯鎖

手車進入機柜后，應在二次插頭和手車位置之間提供以下聯鎖。

1.只有當手車處于斷開位置/測試位置時，才能插拔輔助插頭。

2.手車離開斷開位置/測試位置后，在推到工作位置和到達工作位置后，不能拔出二次插頭。

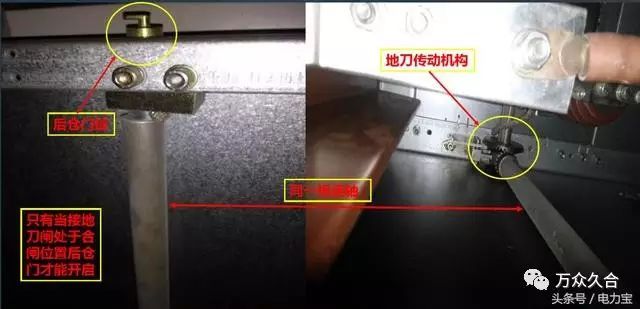

接地開關和電纜室蓋板之間的聯鎖

只有當接地開關處于關閉狀態時，開關柜的下門或電纜室的后密封板才能打開，只有當電纜室的后密封板關閉時，接地開關才能打開。

四、真空斷路器的四種電氣狀態

操作狀態:指斷路器手車的操作位置和合閘狀態，二次電源輸入，控制面板合閘指示燈紅燈亮，儲能指示燈黃燈亮，“遠程”位置的遠地交換開關，斷路器電源出口設備已通電，測控裝置顯示設備操作參數。

熱備用狀態:指斷路器手車分為工作位置，二次電源投入運行，控制面板關斷表示綠燈亮，儲能表示黃燈亮，“遠動/就地”轉換開關處于“遠動”位置，綜合保護裝置表示電源電壓正常，負載電流為0，斷路器可隨時接通，使設備按運行要求投入運行。

冷備用狀態:指斷路器手車的試驗位置和斷開狀態，二次電源斷開，“遠/就地”轉換開關處于“0”位置，控制面板上的所有指示燈和綜合保護裝置不顯示，斷路器及其連接的負荷回路完好，可根據運行要求隨時進入熱備用狀態，設備處于長時間冷備用狀態，投入運行前應按有關規定測量絕緣值。

維護狀態:指斷路器手車的試驗位置和分?jǐn)酄顟B(tài)，二次電源的斷開，處于“0”位置的“遠/就地”轉換開關，控制面板上沒有所有指示燈和綜合保護裝置的指示，開關柜接地斷路器處于合閘狀態，斷路器承受的負荷有維護工作，斷路器操作面板掛有“有人工作則不合閘！”“跡象。去另一個州；必須確認維修工作票已經完成，臨時安全措施已經解除，接地刀閘已經斷開。如果一次回路已經檢修過，在投入運行前必須測量絕緣值。

五、真空斷路器的相關操作及注意事項

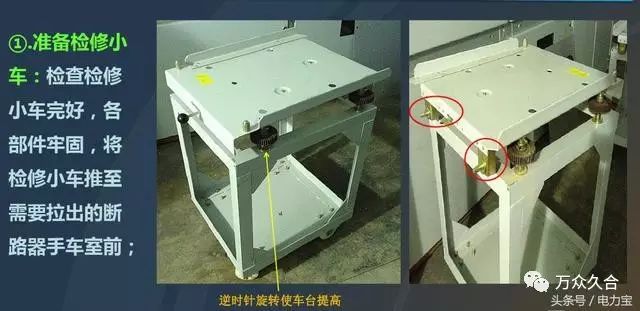

1.將斷路器從手車室拉至維護車的操作:

前提:斷路器處于冷備用狀態(斷路器處于斷開狀態，二次電源退出，斷路器手車處于測試位置，二次插件拆除，手車室柜門打開)

2、將斷路器從檢修車推到開關柜手車室內操作

前提:斷路器處于斷開狀態，斷路器三相上下觸頭完好清潔，試驗短接線已拆除，試驗數量值合格，手車室干凈無雜物。

(1)慢慢將維護小車推到斷路器手車房前推入；

2

真空斷路器接收負載的絕緣測量；

新電氣設備首次安裝完成前，長期冷備用后，電氣設備一次回路檢修時，應在送電前測量電氣設備的絕緣電阻值。在確認電氣設備的一次回路具備輸電條件并測量絕緣電阻值之前，必須確定設備處于冷備用狀態，并在斷路器的出口側進行測量。

測量連接到真空斷路器的電氣設備絕緣電阻的操作原則:

檢查并確認測量設備>將設備斷路器轉到冷備用狀態檢查>確認測量設備的后柜門>根據兆歐表使用規范，依次測量出線側甲、乙、丙、乙、丙、丙、丁的絕緣值，并記錄。

如果發現任何異常，不得向設備供電；如果絕緣值合格，根據合閘操作票要求，將斷路器合閘到要求的狀態。

測量電氣設備絕緣值時的注意事項:

1、確認測量設備，防止誤入帶電區間；

2、設備開關必須處于冷備用狀態才能允許測量，測量前要確認設備電路上沒有人工作；

3.測量前，充分放電，防止設備上殘留電荷造成傷害

4、根據兆歐表使用說明書進行測量(包括電壓等級的選擇表、好壞判斷表、操作說明書、測量后的放電規定等。)；

5、按規定戴絕緣手套，測量時注意與帶電設備保持安全距離；

測量前，務必確認出線側，以防電源側和出線側混淆。測量時，兆歐表的“電子端子”應連接到接地良好的配電柜接地線排或金屬柜。

(來源:人們已經團結了很長時間，版權屬于原作者)
