低壓提取開關柜

400伏抽屜式開關柜適用于電壓等級為400伏的低壓抽出式開關設備和控制設備。它由柜式開關設備或帶母線和抽出式功能單元的柜式開關設備組成，并可配備固定或可移動部件。電能可以通過母線或支線分配到各功能單元的成套配電設備中。

抽屜開關柜已有近40年的歷史。在20世紀70年代初的中國，

已經有成熟的應用案例。隨著低壓電器元件的革新，初級元件的體積迅速減小。因此，抽屜類型開關柜結構在過去30年中發生了巨大變化。一般來說，抽屜式開關柜的體積越來越小，單個機柜電路的數量也在增加。

IEC60050對抽出式零件做了嚴格的定義，并指出抽出式零件的一些特點:抽出式零件主要指一次回路，不包括輔助或二次回路。因此，市場上仍有一些特殊的提取開關柜，如插入條開關柜。常用抽屜類型開關柜主要用于介紹相關內容。

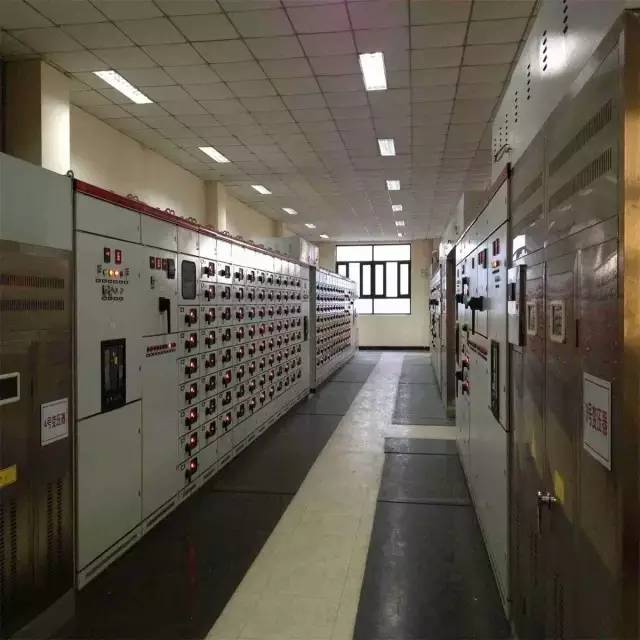

常見的抽屜類型開關柜是由鋼板制成的封閉外殼，進出電路的電氣部件都已安裝。

它安裝在可抽出的抽屜中，形成一個功能單元，可以完成某種類型的供電任務。功能單元通過接地金屬板或由塑料制成的功能板與總線或電纜分開，以形成總線、功能單元和電纜的三個區域。每個功能單元之間也有隔離措施。內部隔板通常是4b或3b。抽屜開關柜有4個位置，包括連接位置、測試位置、分離位置和移除位置。由于抽屜類型開關柜具有高可靠性、安全性和互換性，可形成集中控制配電中心，廣泛應用于工礦企業和供電可靠性高的高層建筑。

應該指出的是，我國400伏抽屜式開關柜，目前主要實施標準是國標

7251.2013、GB/T7251.12013、GB/T24274-2009。其中，GB/T7251.2013相當于IEC61439-1:2011，GB/T7251.12013相當于IEC61439-2:2011。

在原GB7251.2005(IEC 61439-1:1999)的基礎上進行修訂，將原標準中混淆的一般部分與產品部分區分開來，使GB7251.2013作為強制性標準更具權威性和適用性。

類別:

(1)按目的分類

配送中心、控制中心

(2)按殼類型分類

絕緣材料類型、金屬材料類型、絕緣材料和金屬混合類型

(3)按安裝方法分類

墻類型，墻類型

抽屜開關柜一些一般結構要求

成套設備的機柜框架、外殼和可拆卸部件應具有足夠的機械強度和剛度，并能夠承受。

對于正常使用過程中可能遇到的某些機械應力、電氣應力、熱應力以及濕度的影響，成套設備的外殼應滿足GB/T20642006的要求。以鋼板殼為例，用于支撐結構的鋼板厚度不應小于2.5毫米，用于殼體的鋼板厚度不應小于2.0毫米

為確保防腐，成套設備應由腐蝕性材料制成或在外露表面涂有防腐涂層。

涂層色澤均勻，附著力好，并經過耐腐蝕試驗驗證。同時，還應考慮成套設備的使用和維護條件。同樣，以鋼板殼為例，支撐結構件有三種表面處理方法，即鍍鋅/噴粉/噴漆。無論采用哪種表面處理方法，都應滿足防腐要求。

框架的整體尺寸應優先從以下值中選擇。

高度:1800毫米、2000毫米、2200毫米

寬度:400毫米、600毫米、800毫米、1000毫米、1200毫米

深度:600毫米、800毫米、1000毫米、1200毫米

雖然抽屜式單元本身是一個獨立的單元，但不能忽略總線隔間和電纜

隔間的隔離形式。規范沒有規定抽屜類型開關柜的隔離形式。理論上，似乎所有的形式都是合適的。然而，在過去的實踐中，由于隔離不當，導致了許多事故。因此，對于高可靠性要求的場合，建議采用4b隔離。如果施工質量和運行維護質量都很高，可以采用3b形式隔離。不推薦其他隔離形式。

機柜的防護等級應滿足用戶和現場的要求。

門的開啟角度不應小于90 °,開啟和關閉時不應損壞涂層，開啟方向應為

根據設計要求，門上的鉸鏈應能承受足夠的載荷(如不小于10公斤，或門本身質量的4倍等)。)。(內容來自互聯網，版權屬于原作者)
