目前，隨著我國10kV配電站真空滅弧室和真空斷路器的發展，10kV系列真空斷路器越來越多地應用于配電自動化站。隨著10kV系列手車式真空斷路器在3.6~12kV三相交流50Hz單母線分段系統中的廣泛應用，操作簡單、維護方便的KYN柜式中壓設備也得到廣泛應用。

KYN系列中壓開關柜基本框架介紹

保護手車知識簡介

功能:正常供電時，通過負載電流，當供電系統發生短路故障或嚴重過載時，配合相應的繼電保護或自動裝置，迅速切斷故障電流或過載。

組成:它由底盤、桿、接觸臂、動觸頭、機架和內部機構組成。

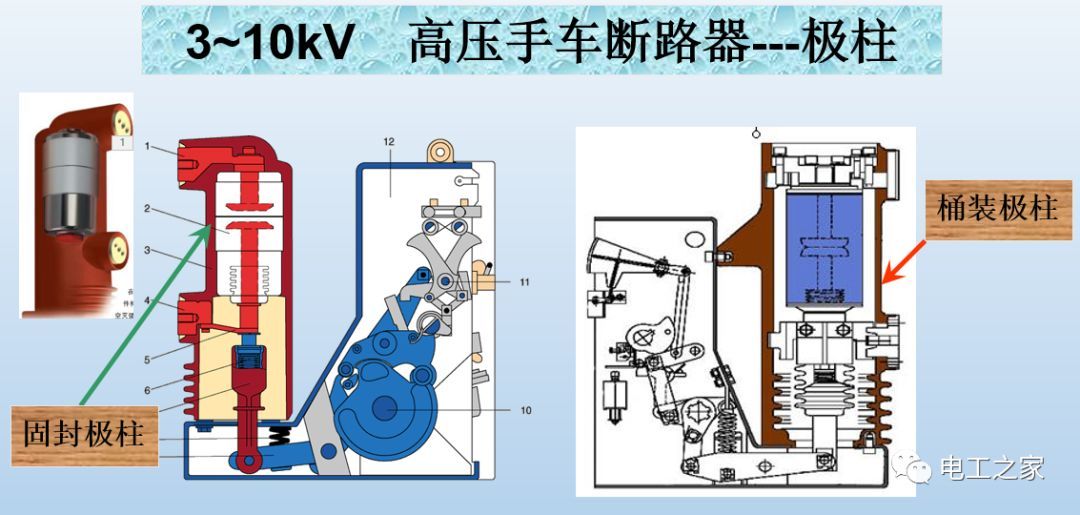

固定和密封桿:真空泡和聯動機構與絕緣筒結合在一起，除塵效果更好。

桶桿:真空泡和聯動機構安裝在絕緣桶內。打開上盒蓋，可以清楚地看到真空泡等。

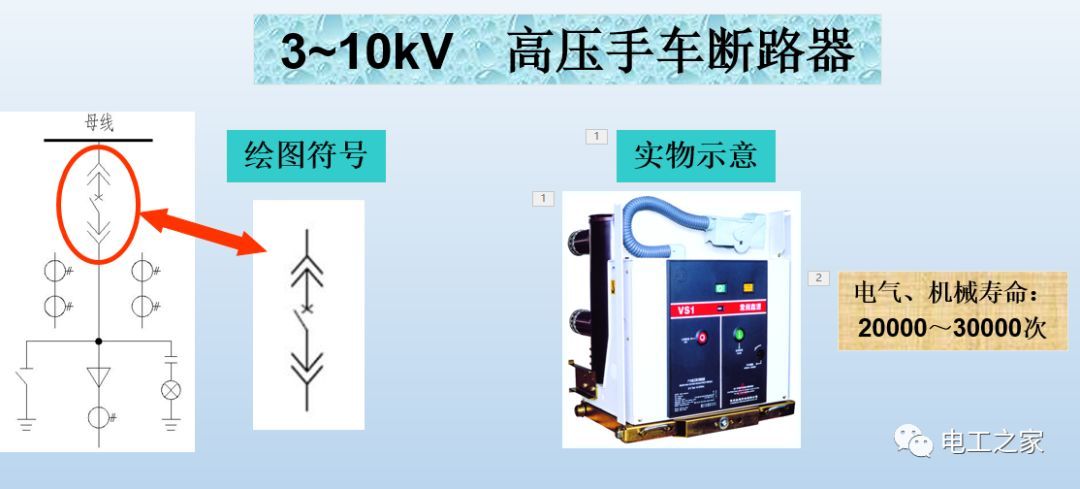

3~10kV高壓手車斷路器——柜式配電示意圖

手車配柜時，動、靜觸頭的觸頭嚙合尺寸必須滿足上述要求。

3~10kV高壓手車接觸器

功能:配有專用高壓熔斷器，可開關負載電流，過載時自動跳閘，切斷過載電流。用于頻繁操作的場合。

高壓手車接觸器的優點

極低操作過壓

較少維護

電氣和機械壽命長

可與微機控制系統配合，適合安裝在移動式變壓器中

車站和開關站

遙控

組成:它由底盤、保險絲、接觸臂、動觸頭、機架和內部機構組成。

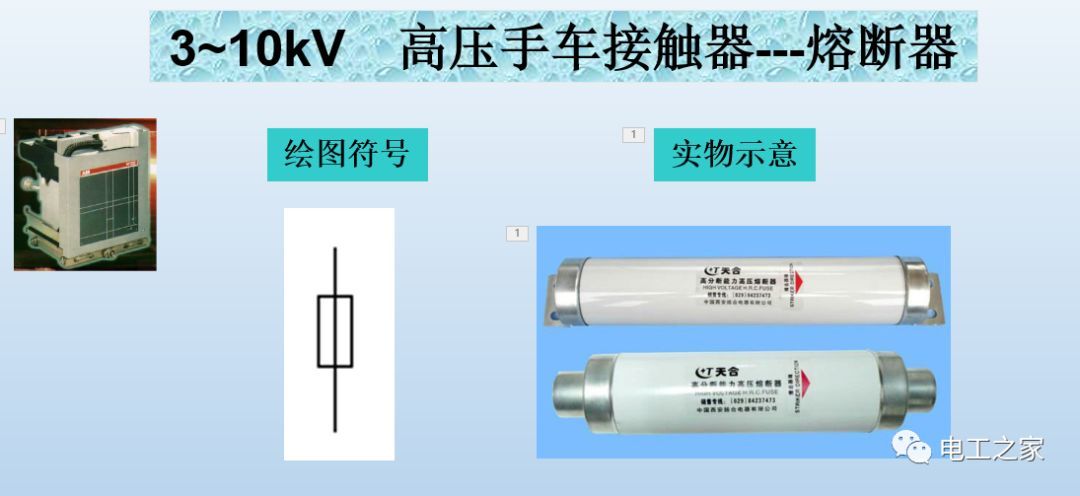

功能:當電路過載或短路時，當電流超過規定值一段時間時，通過熔化熔體自身產生的熱量來斷開電路的開關裝置。一般選擇:WFNHO型號較大電流250A

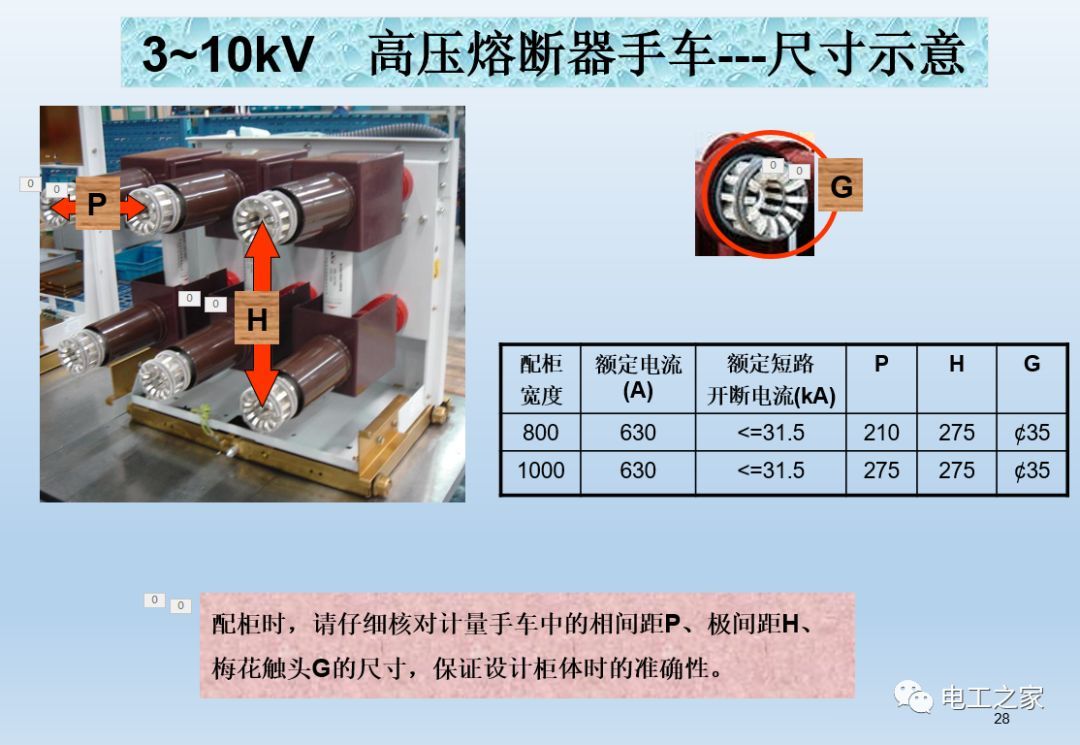

對于手車式真空接觸器，相間距P = 150，極間距H = 205，梅花觸頭G = 35的尺寸通常在650寬的柜中匹配。

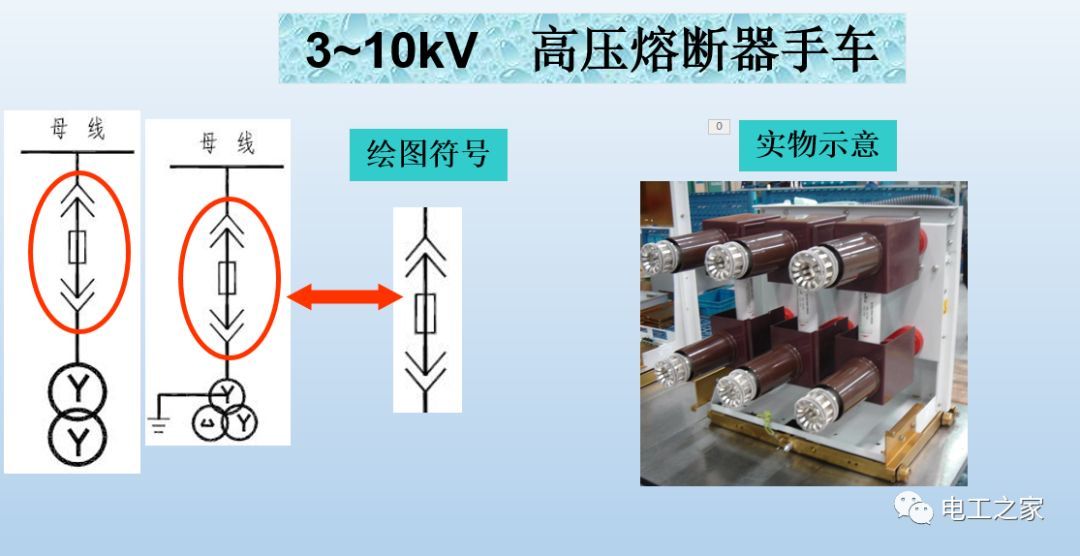

功能:保險絲在正常供電時通過負載電流。當負載電路過載或短路時，在電流超過規定值一段時間后，保險絲自身產生的熱量熔化熔體并迅速切斷電路。保險絲安裝在手推車上，以便更換和維護保險絲。

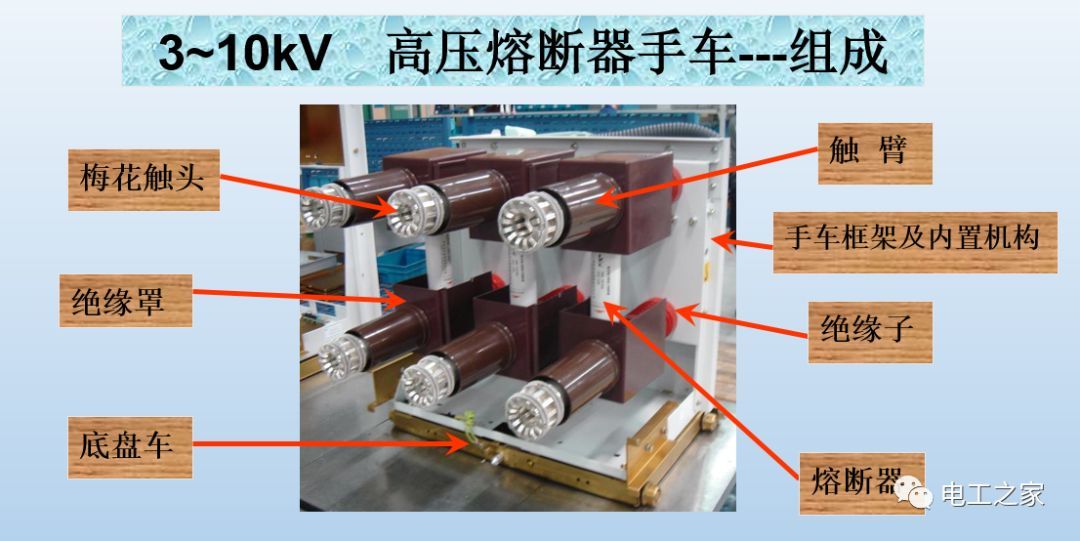

組成:由底盤車、高壓熔斷器、接觸臂、動觸頭、絕緣罩、絕緣子、機架和內部機構組成。

保險絲安裝在帶有蓋板的上下絕緣蓋中，可以方便地更換保險絲芯。

2

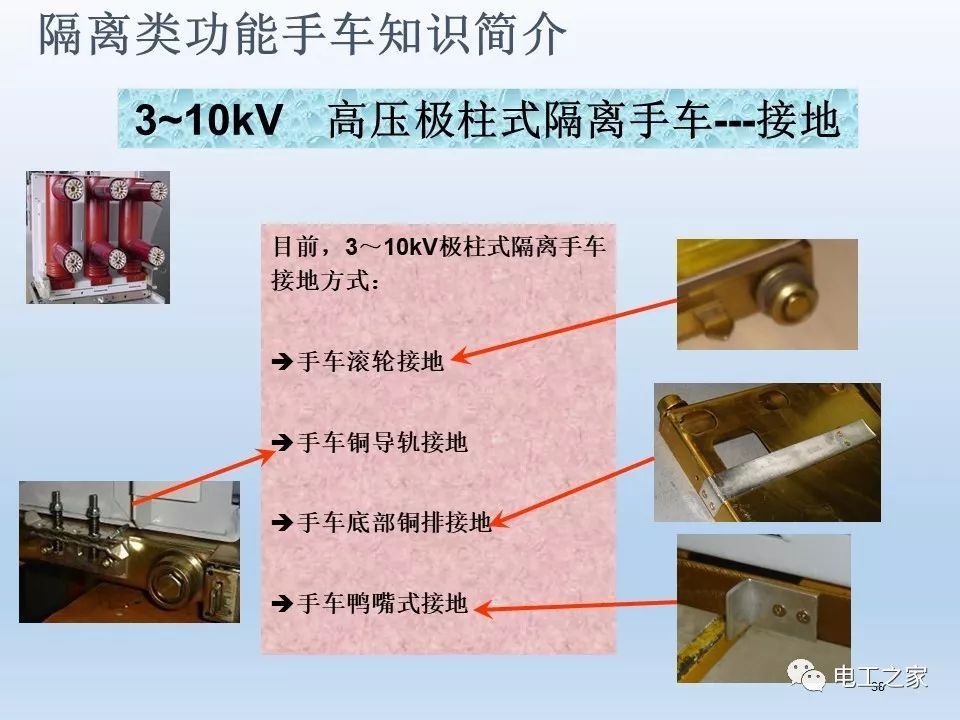

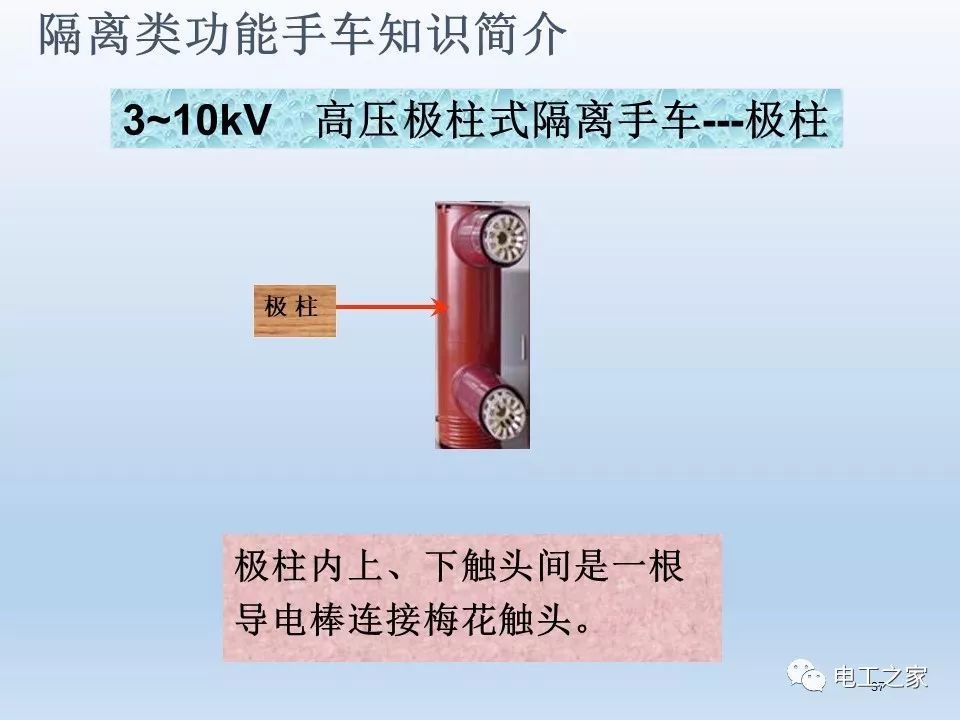

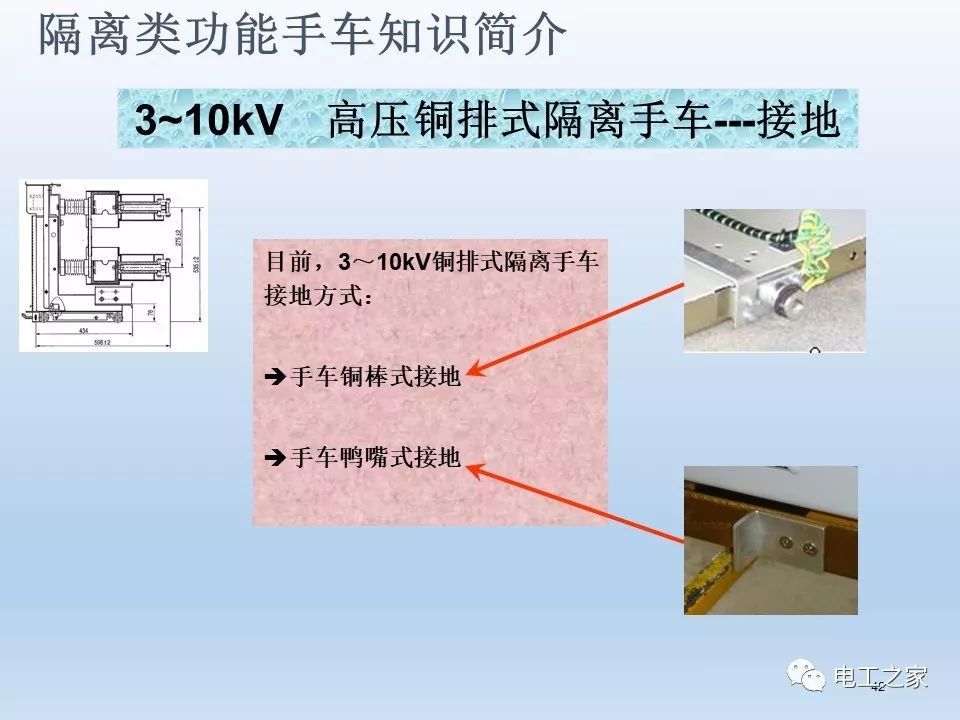

隔離手車知識簡介

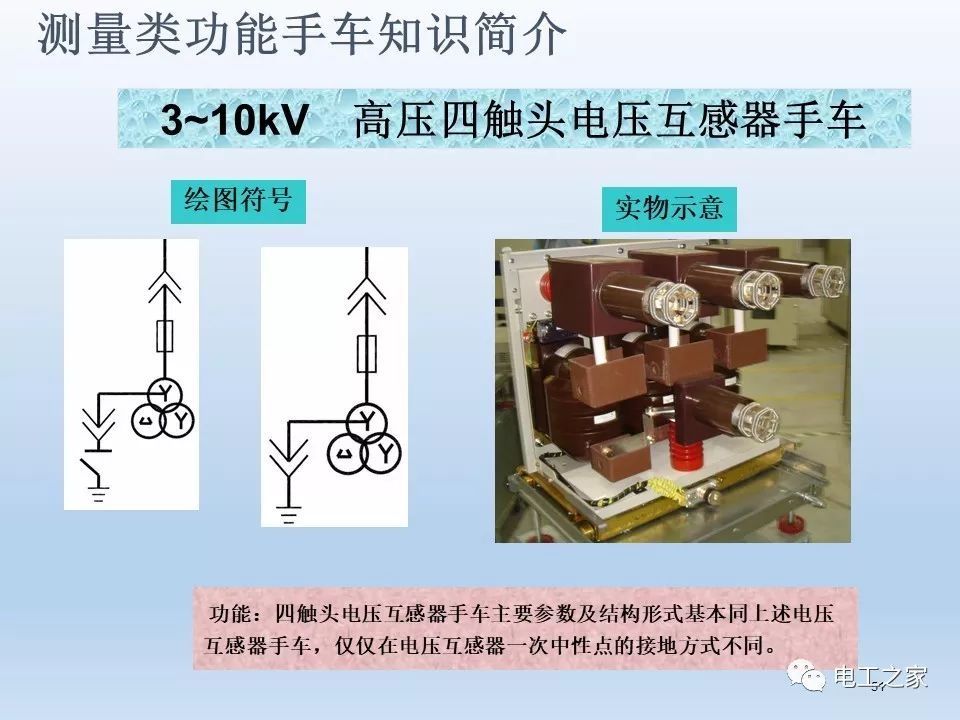

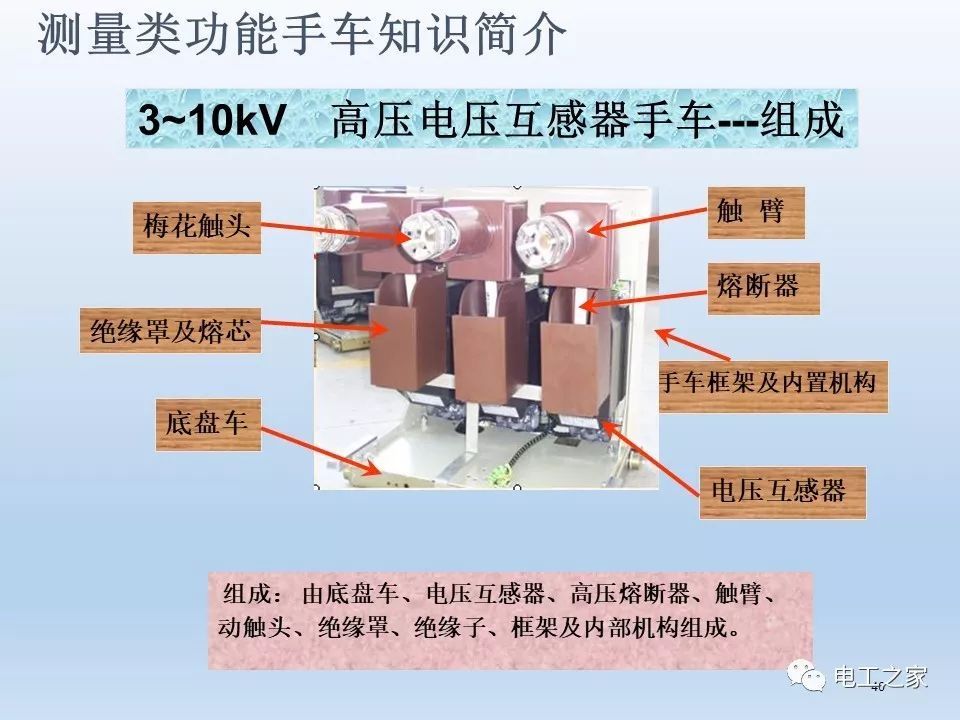

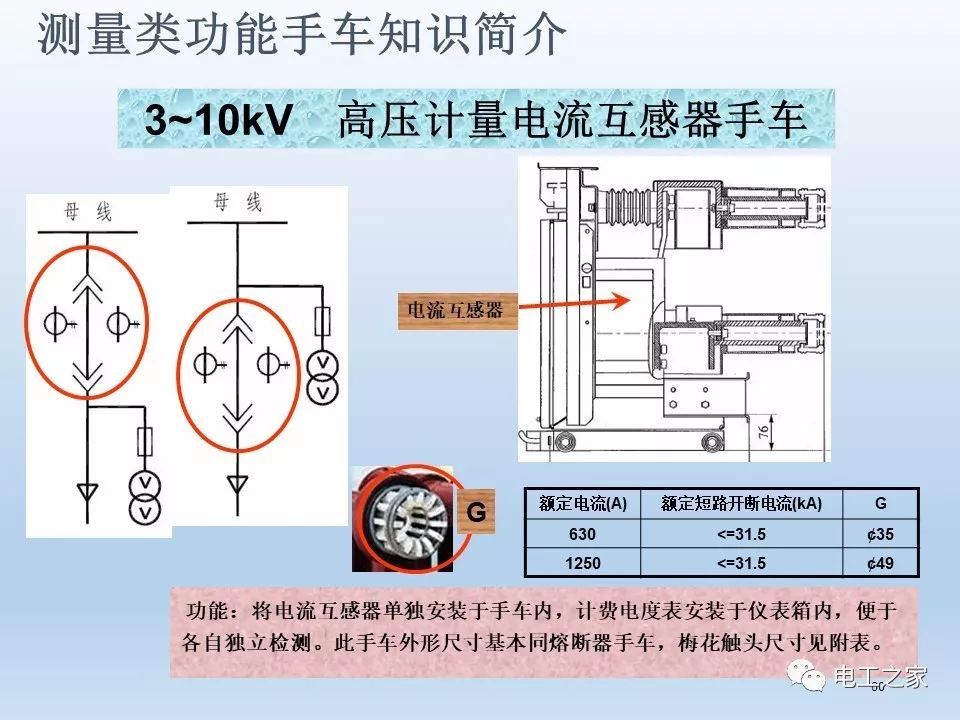

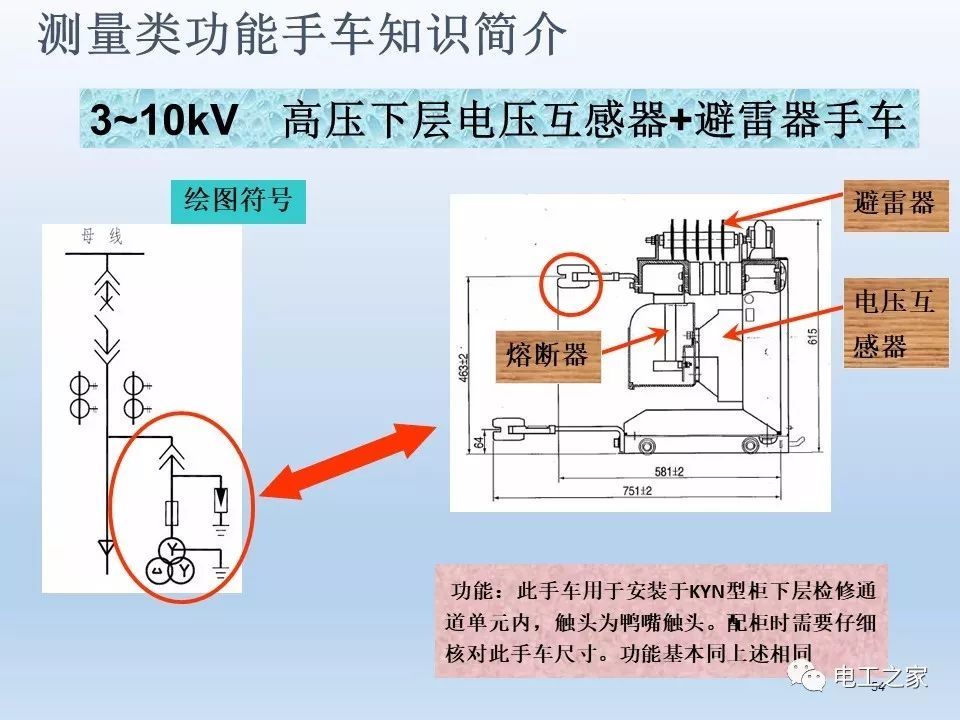

第四章介紹了測量功能手車的知識
