10kv開關柜供電方案的設計需要明確這些要點詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。

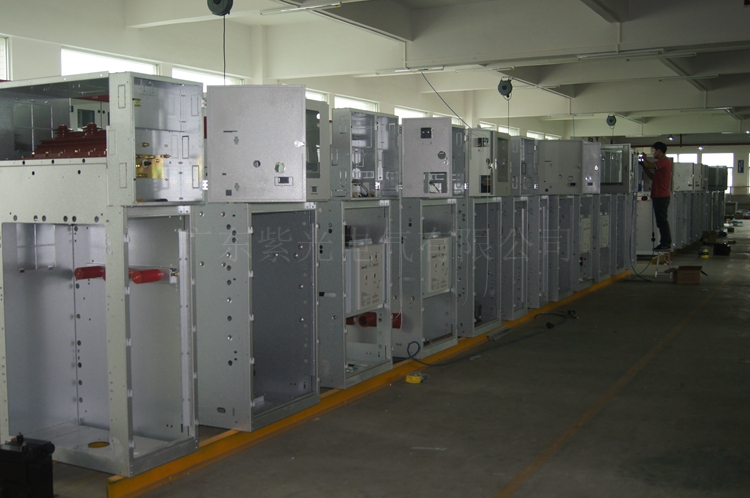

10kv高壓開關柜(gdpurlux/)用作接入和分配10kv電源的設備。在供電方案的設計階段，根據不同的現場條件，可以有不同的設計方案。例如，機柜類型、送線模式、保護模式等的選擇。

以下簡要匯編總結了電源方案設計中的幾個常見注意事項:

一、進線方式的選擇

1.1。直接電纜接入

通常，如果兩個用戶之間的距離變電站很近，并且功耗負載很小，您可以選擇將電纜直接連接到變壓器的高壓端，這樣可以節省大量前期投資成本。

1.2、跌落式熔斷器接入

當變壓器直接安裝在電線桿上方時，電源通常通過跌落式熔斷器連接，這為變壓器提供了相應的保護功能。

1.3、隔離開關接入

如果用戶用電量小，高壓進線終端可以考慮直接使用隔離開關作為進線開關，通過開關斷裂可以清楚地判斷高壓室是否充電。

1.4、隔離開關和接地開關接入

一般來說，為了確保維護人員的人身安全，進線開關需要配備接地開關，以防止維護過程中突然發生電力傳輸。隔離開關和接地開關的組合是一種非常經濟的保護措施。

1.5、負荷開關和熔斷器接入

目前，大部分變電站和室外箱變電站采用負荷開關-熔斷器組合方式作為進線開關。這種送線方式適用于800kva 變電站以下，可為變壓器提供過載和短路保護功能。

1.6、隔離開關和斷路器接入

當變壓器容量過大時，通常需要選擇隔離開關-斷路器的保護方式。它不僅能提供全面的變壓器保護功能，還能保證維護人員的安全。

二、母線連接方式的選擇

2.1。單電源總線

單母線供電是指母線采用單根進線，沒有備用電源。這種連接方式可以節省制造成本，但是一旦線路出現故障，影響將會很大。

2.2。雙電源和單總線

雙電源連接是指為進線電源預留的備用電源。當主電源不能供電時，備用電源可以及時工作，避免造成重大損失。通常，備用電源為重要負載預留，以應對緊急情況。

2.3、環網連接

環網連接相當于雙電源連接，它將高壓總線連接到環網型電路。電源可以同時接收接入點兩側的電能，提高了電源的穩定性。目前，常規的變電站都采用環網連接方式，所以高壓開關柜也被稱為環網開關柜。

更多選型規格報價定制等問題可及時聯系廠家，以上就是10kv開關柜供電方案的設計需要明確這些要點全部內容。
