LOkV高壓開關柜是電力系統中重要的電氣設備。在應用于配電系統時，要深刻理解相關國家標準和高壓開關柜的基本分類，遵循科學、安全、合理、經濟的原則選擇配電系統中的0+,以保證電力系統科學有效的供電。下面將從10kV的引入、分類和選擇原則等方面介紹配電系統中10kV開關柜的選擇。

一、10kV高壓開關柜引入

目前，我國電力系統中使用的lOkV高壓開關是指在電力系統的發電、輸電、配電、電力轉換和用電中起開關、控制或保護作用的電氣設備。它主要包括高壓斷路器、高壓隔離開關和接地開關、高壓負荷開關、高壓自動重合閘和分段器、高壓操作機構、高壓防爆配電裝置和高壓開關柜。

二。1OkV高壓開關柜的分類

目前，我國配電系統中使用的10kV開關柜按結構可分為手車柜(包括中央柜)和固定柜。其生產制造均符合國家標準GB3906 2006《3.6kV-40.5kV交流金屬封閉開關設備及控制設備》的相關技術規定。為了保證質量開關柜，它在配電系統中的應用是安全可靠的。

三、1OkV高壓開關柜選擇原則

當在具體實際工作中使用10kV時，需要進行各種綜合考慮，以確保在電力系統中選擇較合適的開關柜應用。具體來說，當選擇開關柜時，應考慮以下因素:

1.可靠性

在選擇開關柜時，可靠性是首要考慮和較重要的因素。因此，下面介紹常用手車柜、中間柜和固定柜的性能特點和工作要求，并分析它們在不同場合的實用性，以便做出正確的選擇。

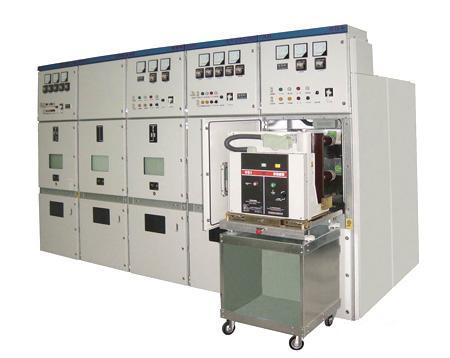

1)手車柜:其特點是部件可以在小車上拉出安裝，無論是在正常模式下還是在主電路充電模式下都可以完全拆卸或獨立更換，因此具有更換方便快捷、維護安全等優點。然而，手車柜的選擇提高了民用地板的施工要求，主要體現在兩個方面。首先，機柜內的軌道平面必須與機柜外的地面齊平，以確保車輛進出方便快捷開關柜。第二，在某些情況下，汽車進入開關柜時的振動應該減小，這可以通過鋪設絕緣橡膠墊來減小。保證了開關柜在電力系統中應用的安全性和可靠性。

2)中央柜:在某種程度上，可以說是手車柜的改進。與手車柜不同的是，手車柜的可拆卸部件安裝在柜體中間的手推車上，其拆卸和運輸需要有特殊目的。在將可提取組分移入M的過程中，載體底面的高度可以根據需要進行調整。與手車柜相比，中心柜采用這種方法提高了主電路動觸頭和靜觸頭相對位置的準確性，使工作過程中的操作靈活簡潔，降低了磨損和故障的可能性。較大的優點是在具體的電力系統建設設計中，中央柜對民用樓層的要求較低。

3)固定式機柜:是電力系統結構設計中較早使用的機柜類型。由于柜體中的每個部件都是以固定的方式安裝的，當一些內部部件出現故障時，不便于進行快速有效的維護，影響了電力系統的供電。此外，固定機柜需要長時間斷電，并且電源的連續性不高。

以上類型中較重要的開關柜有其適用范圍，因此要求在選擇高壓柜時，必須根據是否與原高壓柜匹配以及項目投資來確定開關柜的類型。較重要的是要考慮開關柜的質量是否可靠，電力系統的供電可靠性能否得到保證。

2.實際

由于制造業的迅速發展和我國經濟市場的繁榮，我國市場上存在大量進口開關柜和國內開關柜并存的情況，而且種類繁多。這就對電力系統建設設計中正確選擇科學實用的開關柜提出了更高的要求。以下是對國內開關柜和進口開關柜的簡要分析和比較。

一般來說，自制開關柜具有價格低、性能可靠、售后服務方便的優點，但同時也存在體積相對較大、需要更多空間的缺點。相比之下，進口開關柜一般具有部件緊湊、體積小的優點，但其價格高于國內開關柜的價格。進口開關柜設備所用的部件不一定是較新的，但國產開關柜設備所用的部件都是國內較新的，質量達到了很高的水平。因此，相比之下，在選擇開關柜時，應根據電力系統設計和施工的具體情況，優先選用國產手車柜，以更好地保證其實用性，提高其綜合性價比。

3.簡單化

隨著科學技術的發展，電力系統的供電也受到一定程度的影響，這就要求配電系統的工作朝著簡化保護、減少維護的方向發展。目前，我國使用的主要是原有的多繼電器控制、保護和新購置的智能綜合保護器并存的局面。開關柜的兩種主要類型在簡單性方面有很大不同。原有的多種繼電控制和保護類型，由于繼電控制和保護方式復雜，故障率高，維護量大，顯示出它們的薄弱環節。相比之下，新購置的智能綜合保護器技術含量高，大大簡化了柜內部件，投入運行后幾乎不需要維護，節省了大量的人力物力，具有無可比擬的簡單性。因此，在實際工作中選擇高壓柜時，應本著適合項目實際情況、資金允許的原則，優先選擇帶智能綜合保護器的高壓柜，以達到簡化工作、提高效率、使電力系統運行更加科學合理的目的。

4.經濟

在選擇高壓開關柜時，在保證安全性、可靠性和實用性的前提下，應合理考慮其經濟性，有效節約費用，降低工程成本。申請前，應根據工程要求確定所選開關柜所需的性能、型號和型號，然后根據統一標準對不同廠家的商品進行價格比較，選擇合理的開關柜進行施工。而在選擇開關柜時，應優先考慮國產開關柜，因為它不僅在實用性上有優勢，而且在經濟性上也有很大優勢。經濟性作為高電壓開關柜的選擇原則，必須僅在保證上述其他原則的前提下考慮。不允許盲目追求低價和降低成本，不合格的設備將導致電力系統故障和更大的損失和浪費。因此，當經濟與上述其他原則相沖突時，我們應該盡力保證其他原則，并適當?shù)胤艞壗?jīng)濟原則。

目前，隨著我國生產和科學的發展，電力系統發揮著越來越重要的作用。為了滿足國家生產對電力系統使用越來越高的要求。在配電系統的設計中，其安全性和可靠性尤為重要，對選型提出了更高的要求。因此，研究配電系統中高壓開關柜的選擇，有助于配電系統按照合理的原則進行設計，對促進我國配電系統朝著更加科學、合理、健康的方向發展具有極其重要的意義。
