圖解說明室內配電箱安裝和布線方法詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。

室內配電箱是我們較常見、聯系較多的小學配電箱，屬于配電系統中的終端配電設備，起著控制和保護每個家庭用電的作用。由于其普遍性，今天山西金泰恒2+制造商將推出室內2+的安裝。

一、室內配電箱安裝方法

1、室內配電箱暗箱安裝一般有明、暗兩種，但現在為了美觀大多數住戶配電箱選擇暗箱較多:

A.當開放式安裝配電箱，配電箱安裝在墻上時，應使用開口螺栓(膨脹螺栓)固定。螺栓長度一般為預埋深度(75 ~ 150 mm)、箱底板厚度、螺母和墊圈厚度加上約5 mm的“頭部余量”之和。對于較小的配電箱，也可在安裝處預埋木塊(根據安裝孔在配電板四角的位置配電箱)，然后用木螺釘配電箱或配電板固定在木塊上。

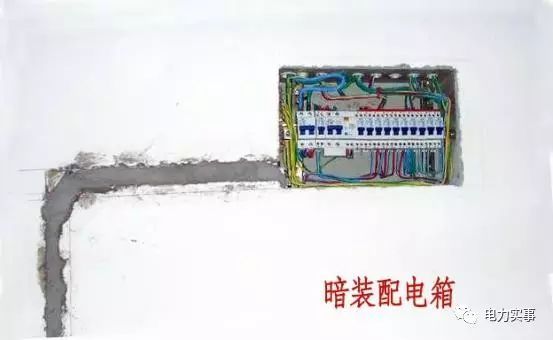

B.暗裝配電箱，配電箱應埋入墻內進行安裝。砌墻時，預留孔洞應比配電箱的長度和寬度大約20毫米。預留深度應為配電箱厚度加上孔內壁抹灰厚度。當埋深配電箱時，可以通過在箱體和墻體之間填充混凝土來固定箱體。

2.配電箱安裝要求:

A.配電箱應安裝牢固，水平和垂直，垂直偏差不應大于3毫米；暗裝時，配電箱四周不應有縫隙，面板四周邊緣應靠近墻面，箱體與建筑物、構筑物的接觸部位應涂防腐漆。

B.配電箱螺旋保險絲安裝在內部，電源線應連接到中間觸點的端子，負載線應連接到螺紋端子。這樣，當熔化的堆芯被裝載和卸載時，不會發生電擊。瓷塞保險絲應垂直安裝。

C.配電箱交流、DC或不同電壓等級的電源應有明顯標志。照明配電箱時，應分別設置零線(N線)和保護零線(PE線)母線，零線和保護零線應接在母線上，不得拼接，并應編號。

D.電線引出面板時，面板電線孔應光滑無毛刺，金屬面板應配有絕緣保護罩。金屬外殼配電箱外殼必須可靠接地(零)。

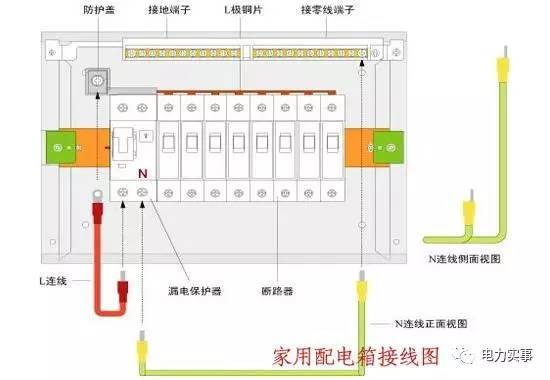

二、室內配電箱接線圖

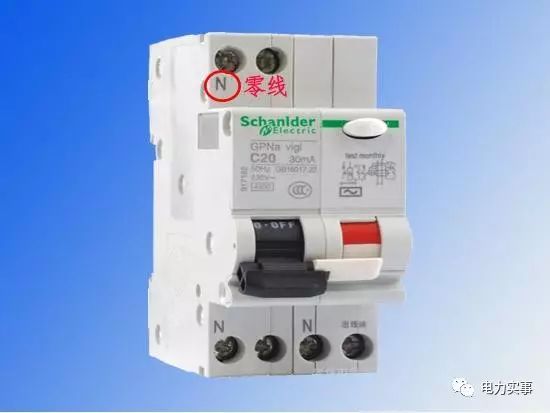

首先，當室內配電箱接線時，有必要看清楚室內配電箱接線圖的設計。不要混淆零線和火線。如果兩者連接不正確，將不會產生電力。至于如何區分兩者，不要搞錯了。你可以看看施耐德漏電開關，它通常有標記。如果字母N是零線。

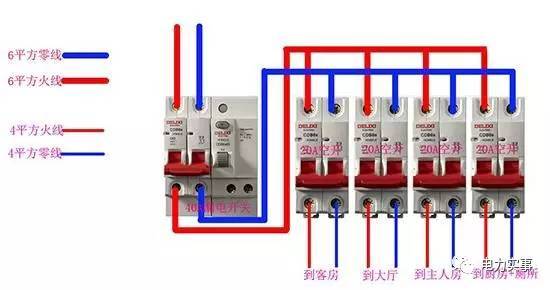

下面介紹的室內配電箱布線圖是室內安裝的專用布線圖。配電箱的應用范圍不同，那么布線方法也不同，室內配電箱的布線圖相對簡單，一般物理人都能理解，如果是建筑或電廠等場所室內配電箱的布線圖，那就更專業了，不是一般人不理解。如果安裝了室內配電箱的話，就必須購買進線，選擇四平方米幾乎是一樣的。施耐德漏電開關中的帶電線路連接到家庭中的主開關，然后帶電線路連接到每個房間中的開關。因?yàn)榱憔€(xiàn)是常見的，所以只需要分開到每個房間。很簡單嗎？

關于電路設備的安裝，我們還需要找一個專門的電工來安裝。畢竟，電是非常危險的東西，不能隨便觸摸。

這些編輯推薦的室內配電箱接線圖僅供您參考。一般來說，室內配電箱接線需要專業電工來操作，因?yàn)樗麄儾粌H專業，而且還有專業的防護設備等。因此，在非特殊情況下較好不要自己修理或安裝它，因?yàn)殡姴缓猛?，需要小心。安裝室內配電箱接線時要特別注意，不要忘記關掉家里的總開關，因?yàn)榘踩禽^重要的。

更多選型規格報價定制等問題可及時聯系廠家，以上就是圖解說明室內配電箱安裝和布線方法全部?jī)?nèi)容。
