1 配電箱(機柜)

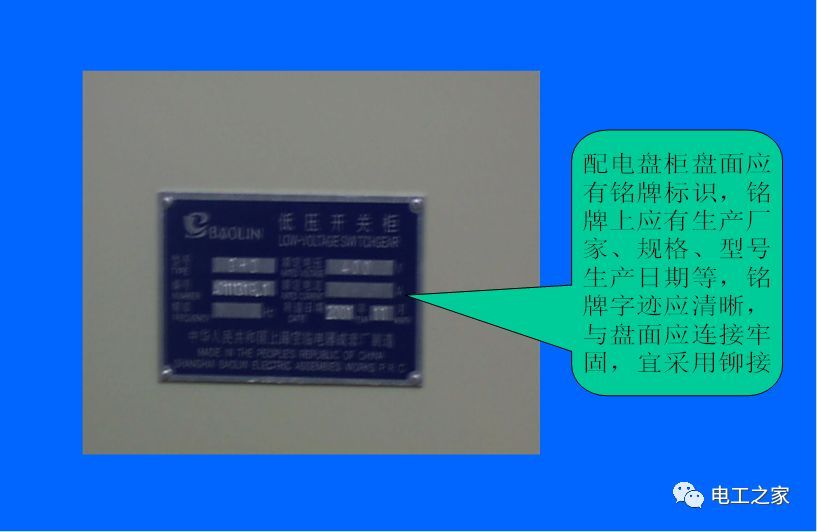

(1)配電箱應具有一定的機械強度，周圍平整無損傷，油漆不脫落，二層的厚度不應小于1.5MM，不得使用阻燃塑料板作為二層，箱內各種電器應安裝牢固，電線排列整齊，壓接牢固，并有產品合格證，可供兩家認可的指定廠家生產，有檢驗報告。

(2)配電箱內電器應間距均勻，開閉靈活，其排列間距符合規范要求。

(3)配電箱內的所有金屬零件均為熱鍍鋅零件。

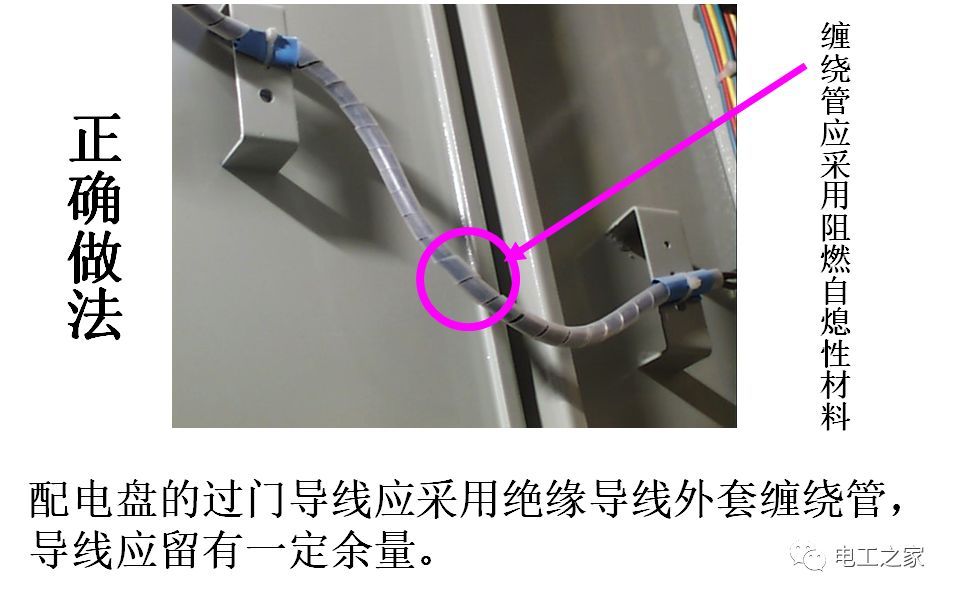

(4)配電箱電線應區分顏色，安裝應符合國家統一標準。出線開關應顯示回路的名稱。當電線壓入針孔時，應進行雙匝(單股)。多股應通過沖洗錫和擠壓鼻子來連接。箱內電線排列整齊，捆扎成束。電線應用長釘子固定在可移動部分。磁盤表面的引線和引入的引線應留有維護余量。

(5)垂直安裝配電箱時，負荷應從上部電源釋放。對于水平安裝，負載應從電源附近的左側和右側釋放。

(6)TN-C系統中的零線應在箱體的進線處重復接地，且配電箱以內的零線和接地線端子排的進線孔應較大。

安裝2個箱子和櫥柜

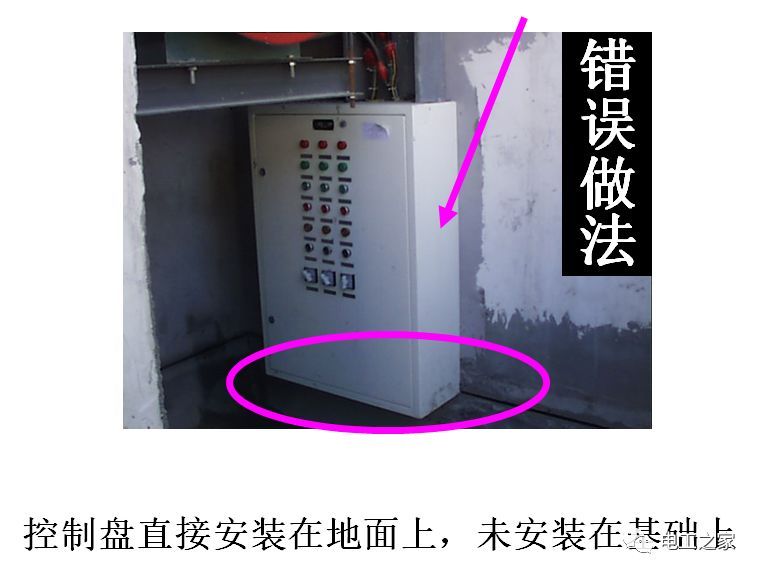

(1)成套配電柜控制柜的柜體安裝應根據施工圖紙進行布置，柜體按圖紙位置順序放置在基礎型鋼上。

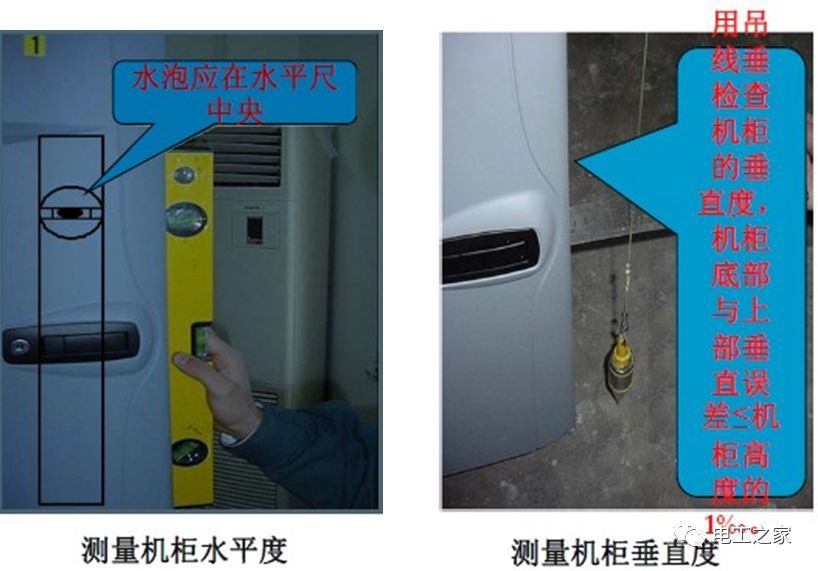

(2)前面板和側面之間的垂直度僅適用于單個機柜。當一排排機柜按順序就位后，首先在兩端找到正確的機柜，然后根據機柜表面懸掛小線條，逐個找到正確的機柜。應使用0.5毫米鐵板調整正時，墊片的較大數量不得超過三個。

(3)根據機柜底部固定螺絲孔的大小，在基礎型鋼上鉆孔。如無特殊要求，低壓柜應采用M12螺栓固定。

(4)柜體就位、對齊、調平后，用基礎型鋼固定柜體，柜體與柜體、柜體和側擋板均用鍍鋅螺栓連接。

(5)每個柜體單獨連接到接地母線。柜體應有可靠明顯的接地裝置。裝有電器的可開啟柜門應通過裸銅軟線與接地金屬部件可靠連接。

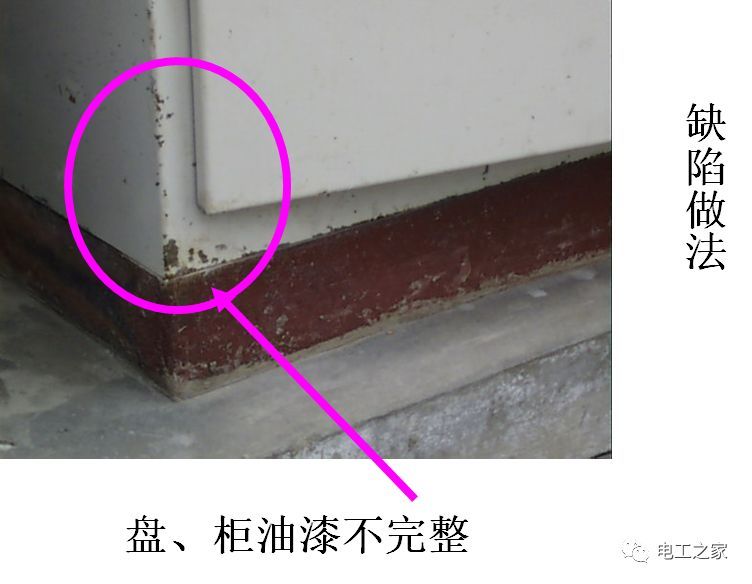

(6)柜面涂層應完整且顏色一致。

3個主要控制點

(1)彈線定位

A.根據設計要求確定配電箱的安裝位置，根據箱體的外形尺寸定位彈線。

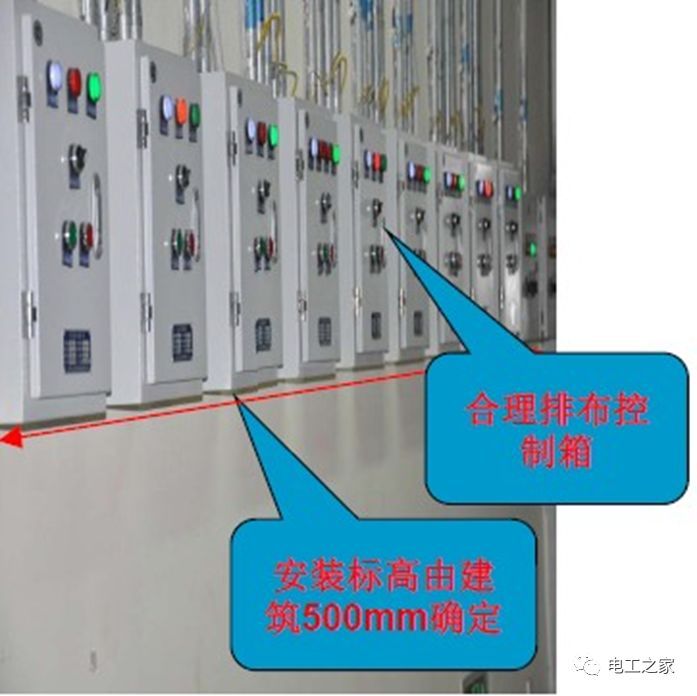

b .在同一房間內，相似箱子的高度應相同，允許偏差為10毫米

(2)開放式安裝配電箱和支架固定

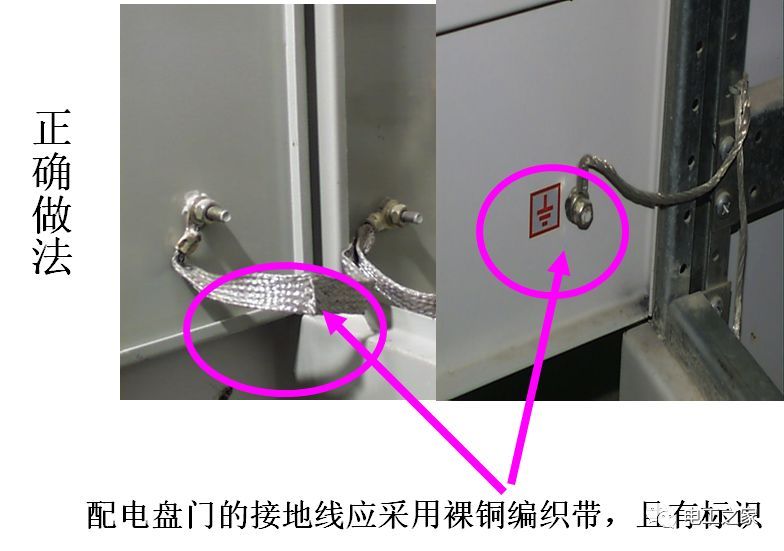

A.配電箱帶電器的柜門應采用明顯可靠的裸軟銅線PE線接地。

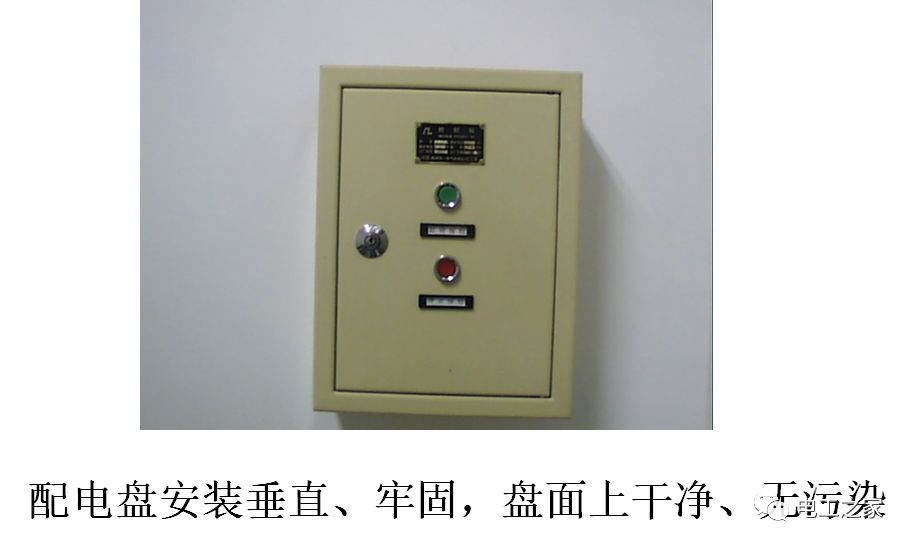

B.配電箱安裝應牢固水平，其允許偏差不大于3mm 。配電箱體高應小于50cm，允許偏差為1.5 mm

C.配電箱上的電器、儀表應牢固、水平、整齊、間距均勻。銅端子無松動，開合靈活，零件齊全。

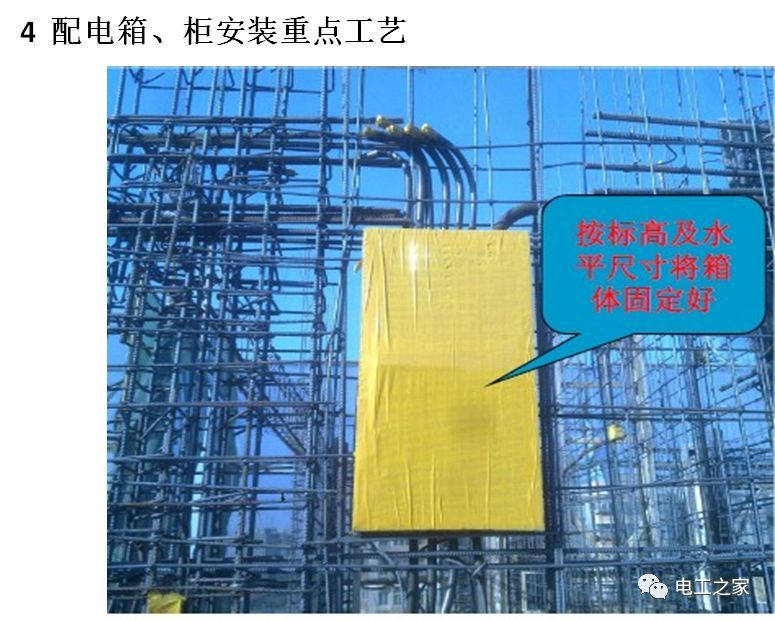

(3)深色套裝配電箱

A.對于隱蔽安裝配電箱的固定，應預先預留配電箱的安裝孔；

B.在預留孔中找出箱體的標高和水平尺寸。待箱體穩定后，用水泥砂漿將四周填平，待水泥砂漿凝固后安裝箱體表面。

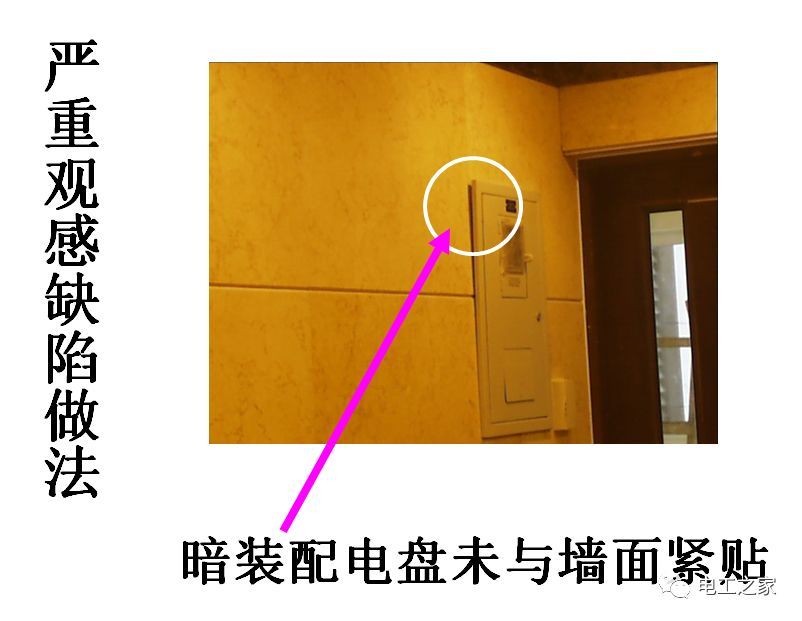

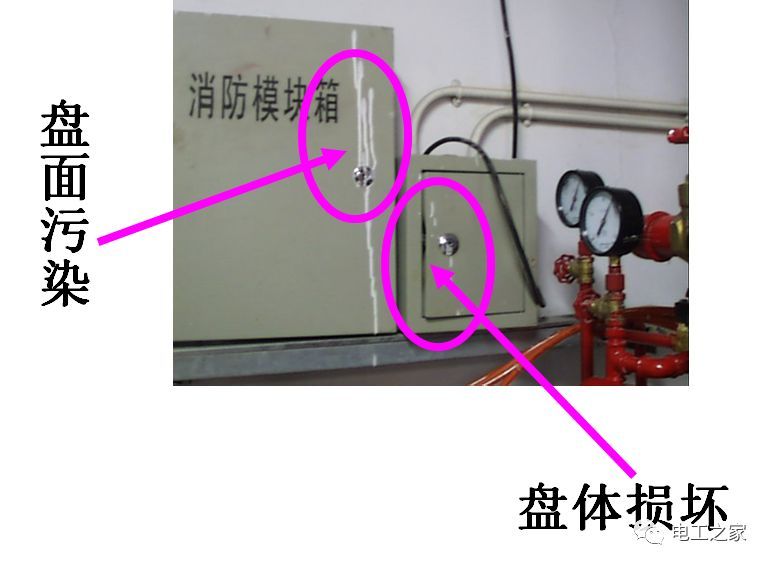

C.安裝盒的表面應光滑。周向間隙均勻?qū)ΨQ，盒面均勻平直，螺釘不歪斜，垂直應力均勻。

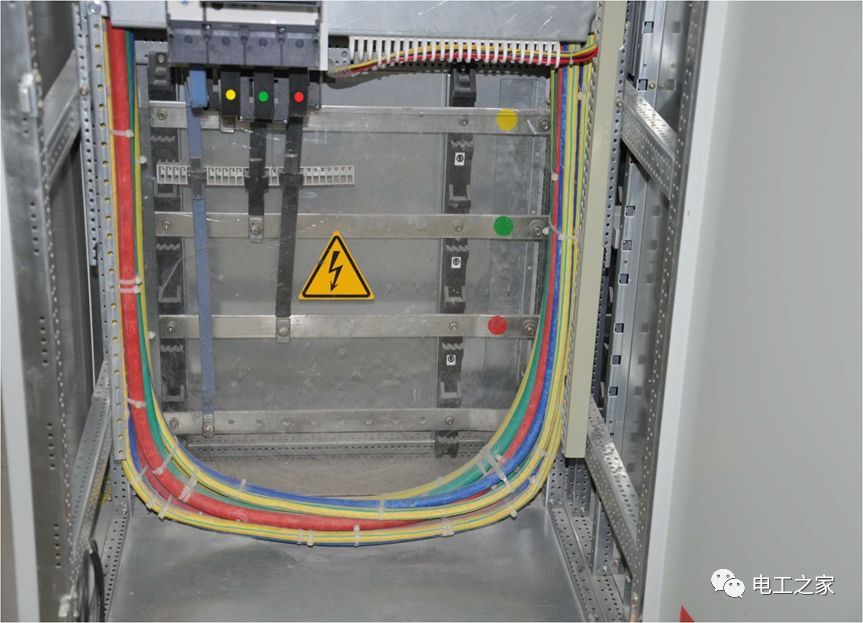

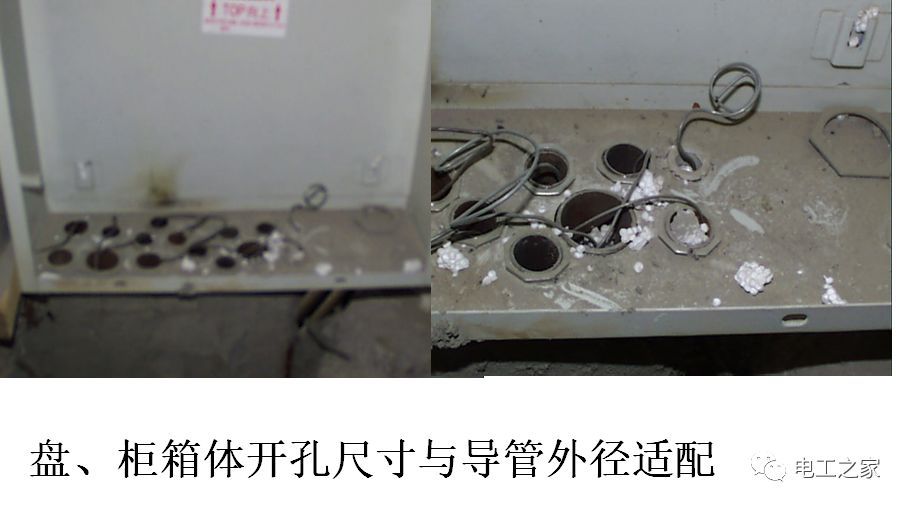

(4)配電柜內部電纜線圈綁定

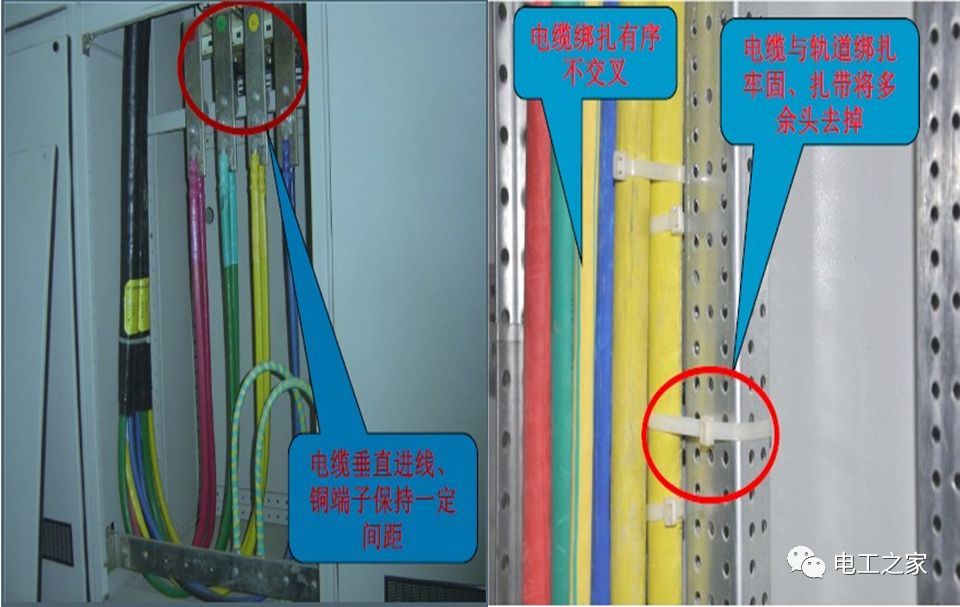

A.進入機柜的電纜應沿配電柜兩側的軌道順序捆綁牢固，不得交叉；200毫米電纜室應用扎帶扎緊，多余部分應切斷。

當電纜與接線端子壓接時，必須垂直進入電線；終端之間保持一定的距離；應標記電纜末端。在連接終端應該有一個安全柵格板。

(5)配電柜令牌

A.配電柜接線銅排必須貼有“黃、綠、紅、藍”顏色代碼和警告標志；

B.配電柜接線銅排，必須安裝安全柵板；

C.分相電纜應使用熱縮管進行保護，銅導線不應外露。

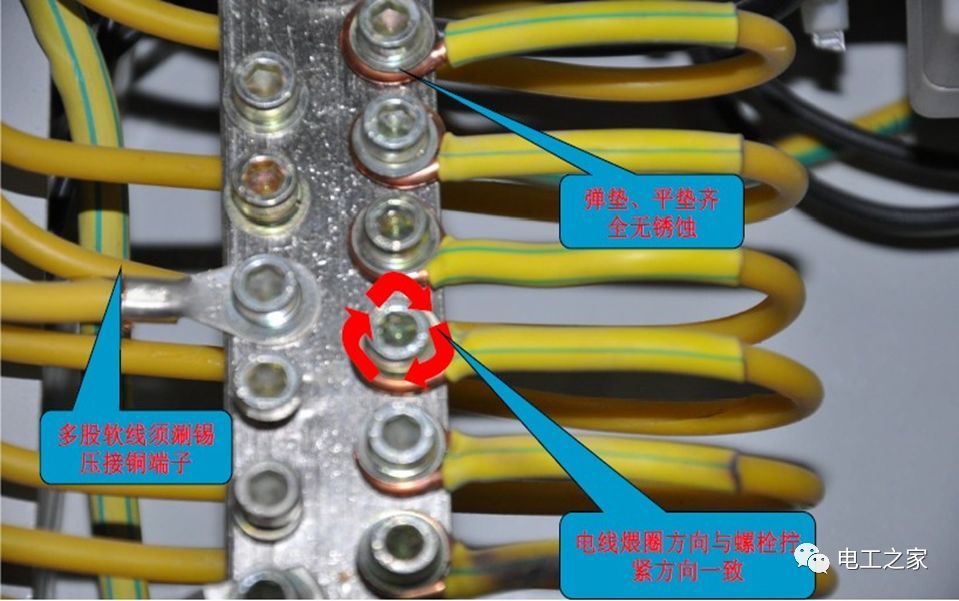

(6)=機柜中的2+接地線壓接

A.在配電箱機柜中，位置應排列清楚，端子和螺栓應匹配；

B.接地線必須是黃綠色雙色線，編織銅線必須套有阻燃絕緣套；回流排放螺栓泄漏3個按鈕

C.電線應在不損壞芯線的情況下連接和緊固。被連接端子壓接的導線的橫截面積應相同。同一端子孔連接的電線不得超過2根。墊圈應添加在不同電線直徑的中間?；亓髋派系穆菟ㄎ瓷P，平墊片和彈性墊片齊全。

D.單芯電線(電纜)應直接壓接在端子板上，多股電線(電纜)應壓接在端子上。

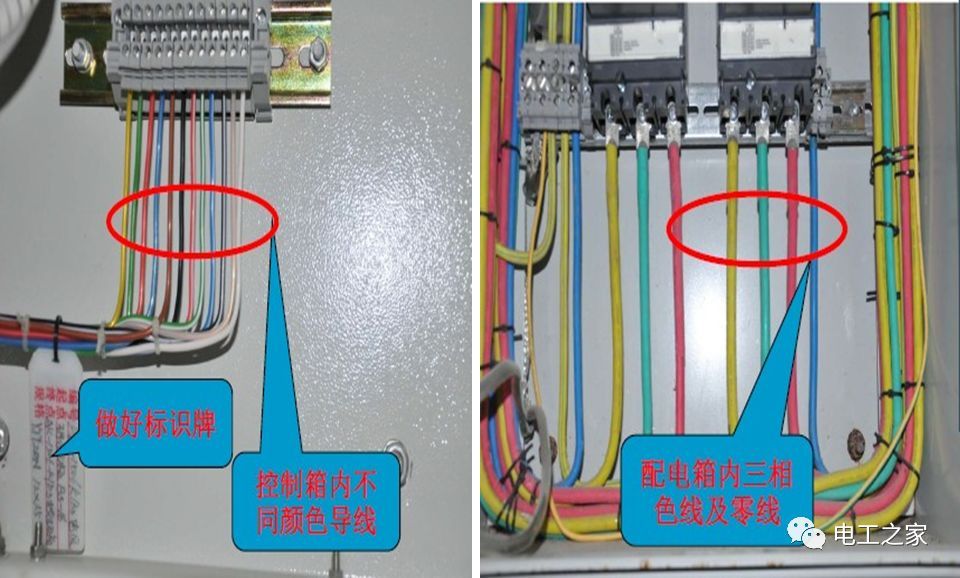

(7)配電箱柜內分色布線

A.配電箱應按照“黃、綠、紅、藍”線顏色對應的相序接線；

B.控制箱內部電源和控制電路應連接到具有一致線路顏色的相應端子。

C.做一個好標記，然后按下lead鍵進行會面并返回。

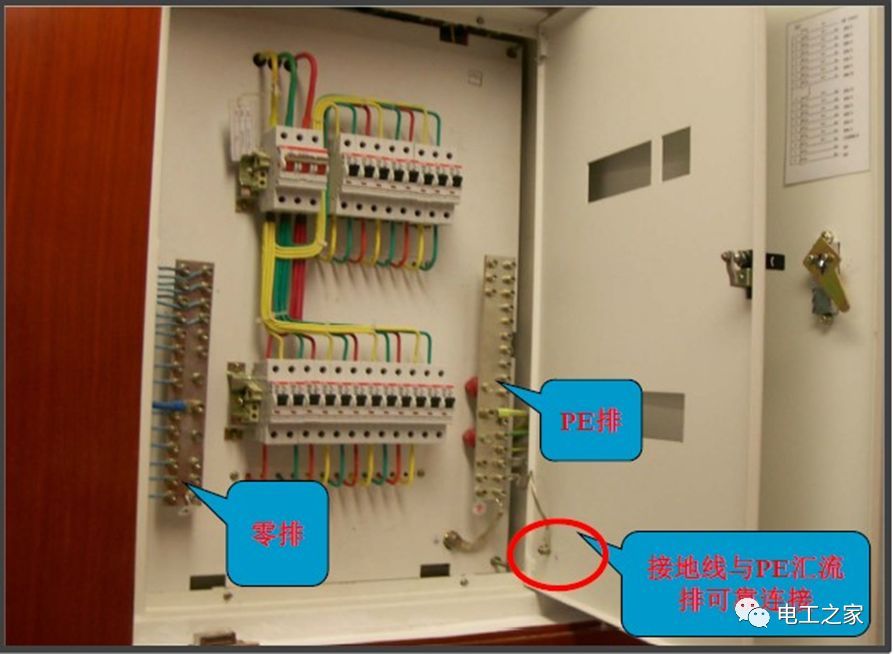

d、分別設置零線和保護地線(PE線)放電，零線和保護地線通過母線分配；帶電氣元件的配電箱門與聚乙烯母線可靠連接，形成良好的導電回路。

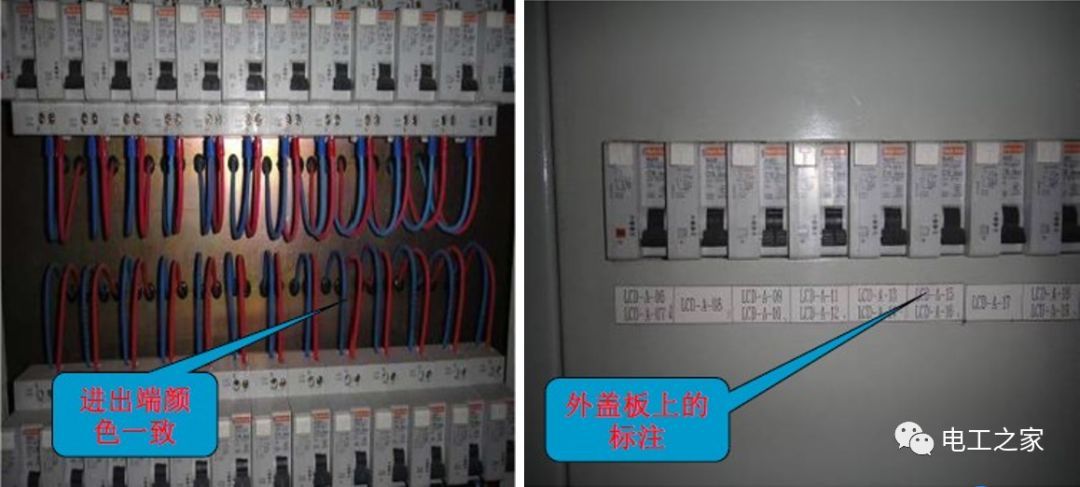

(8)機柜配電箱內部布線

當LaA。配電柜內部接線，進線和出線電纜的顏色應一致；

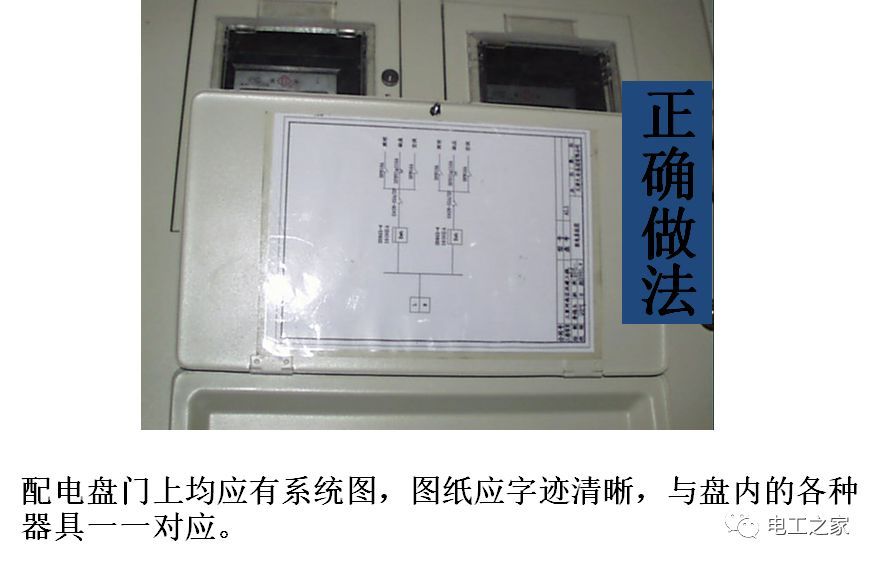

帶lB的蓋板上的相應開關。配電柜應標有受控電路。

2
