電流互感器的功能:

電流互感器廣泛應用于電力系統。其功能是按一定比例從大電流電纜中感應出小電流，然后供給儀表測量和繼電保護。

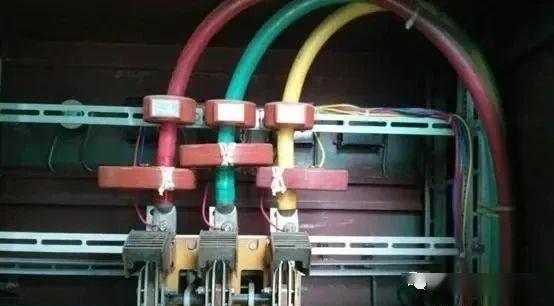

當我們打開配電柜時，我們可以看到里面有許多電流互感器，有些只有一個配電柜，有些甚至有五個或六個。事實上，它們都從母線上感應出電流信號，但是測量的電流有不同的影響。他們?cè)谂潆姽裰卸及缪菔裁唇巧?/p>

電流互感器:

如果只有一個電流互感器，這種情況通常用于從單個線路獲取電流信號。例如，用于擴大單相電流表的測量范圍，測量單相線路電流，測量三相平衡線路電流，采樣無功控制器電流。

擴大單相電流表的范圍主要是指電流互感器和單相變壓器電流表的接線。 測量單相線路電流是指將電流互感器與電流表連接，然后測量單相線路電流。 測量三相平衡電路電流與測量單相電路電流相同，因?yàn)槿嗥胶怆娐返南嚯娏鲙缀跸嗟取?連接無功功率控制器和電流互感器的目的是通過電流互感器從母線獲得電流大小和相位信號

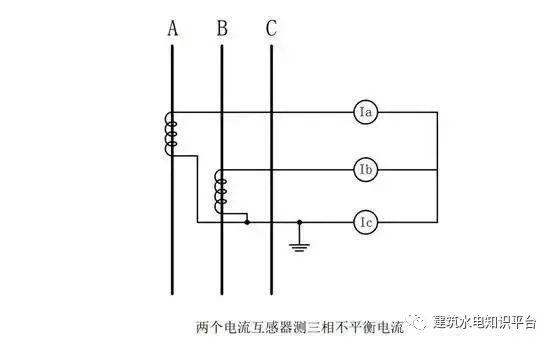

兩個電流互感器:

如果兩個電流互感器在同一相母線上，可以參考下一個電流互感器的功能。如果兩個電流互感器分別穿在兩相母線上，其主要目的是測量三相平衡電路或三相不平衡電路中的三相電流。

當三相不平衡時，三相電流矢量之和為零。當我們知道兩相的電流時，我們就可以計算出另一相的電流。

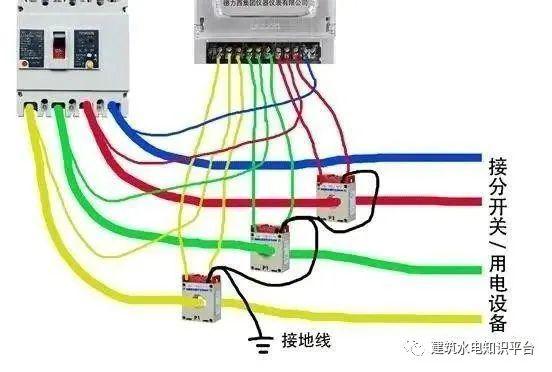

三個電流互感器:

如果使用三個電流互感器，它們通常主要用于測量三相平衡和不平衡電流。它也可以用來連接一個三相互感電流表來測量用電量。也可用于與熱繼電器連接，擴大熱繼電器的測量范圍。
