配電箱透明外殼檢驗流程，標準根據設計要求的規格，型號選擇合格產品，并有產品合格證，TIBOX小系列下面為大家詳細介紹配電箱外殼檢驗標準。

一. 配電箱外殼檢查所需的測試工具:

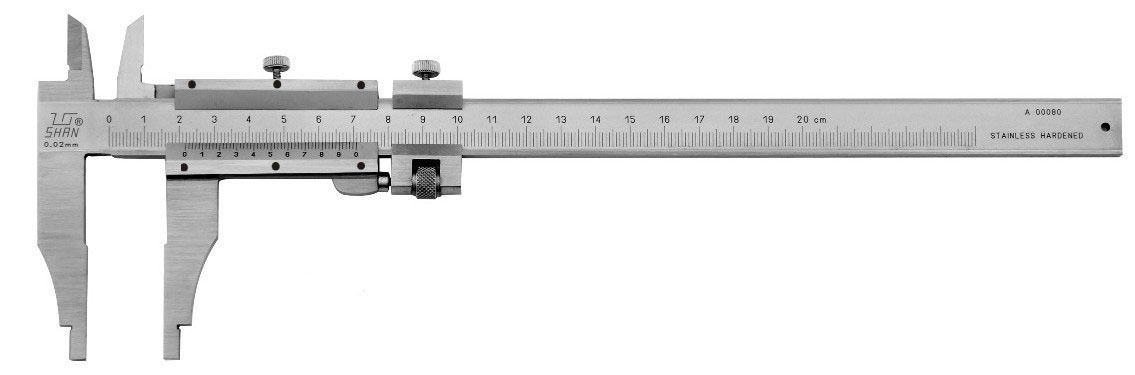

游標卡尺、鋼卷尺、鋼直尺、鉛筆、涂層測厚儀等。

二、配電箱外殼外觀質量檢驗:

1.配電箱涂層應平整、干凈且顏色均勻。主要表面(如面板和門)應無可見缺陷。如露底、覆蓋不良、脫落、斑駁、桔皮、針孔、顆粒、麻點、堆積、生銹等。

2.保護接地螺釘和接地體表面不應有涂層。

3.對于開放式安裝配電箱外殼表面涂層的微小缺陷不得超過4處；暗裝配電箱外殼表面涂層的微小缺陷不得超過6處；配電箱外殼內的微小缺陷不得超過5處，累積厚度不得超過8毫米

4.配電箱內部零件的涂層(鍍層)應無剝落、發霉、生銹、劃傷等缺陷。

5、槽鋼、鍍鋅扁鋼，不得有嚴重的腐蝕和缺陷，且鍍鋅層不應脫落。鍍鋅材料包括螺釘、墊圈和彈性墊圈。非鍍鋅材料包括地腳螺栓和鋼墊圈。

三、配電箱殼體形狀尺寸檢驗:

1.配電箱外殼材料厚度和外部尺寸的檢查。

2、各種配電箱外殼材料和厚度應符合要求。外部尺寸的允許偏差應符合尺寸偏差范圍的規定。

3.面板、側板和門板等板狀部件平面度的一般公差。對于小于5毫米的任何平方米，面板通常小于3毫米

四、配電箱殼體焊接質量檢驗:

1.配電箱外殼焊接應牢固可靠。不應有任何缺陷，如虛焊、裂紋、不完全焊接、焊透、整體缺失的豁口、咬邊等。焊接件的尺寸和位置應符合要求。

2.焊點直徑小于φ8，焊點排列均勻，焊點壓痕深度不超過板材實際厚度的30%，焊接后不會留下明顯的焊接疤痕。
