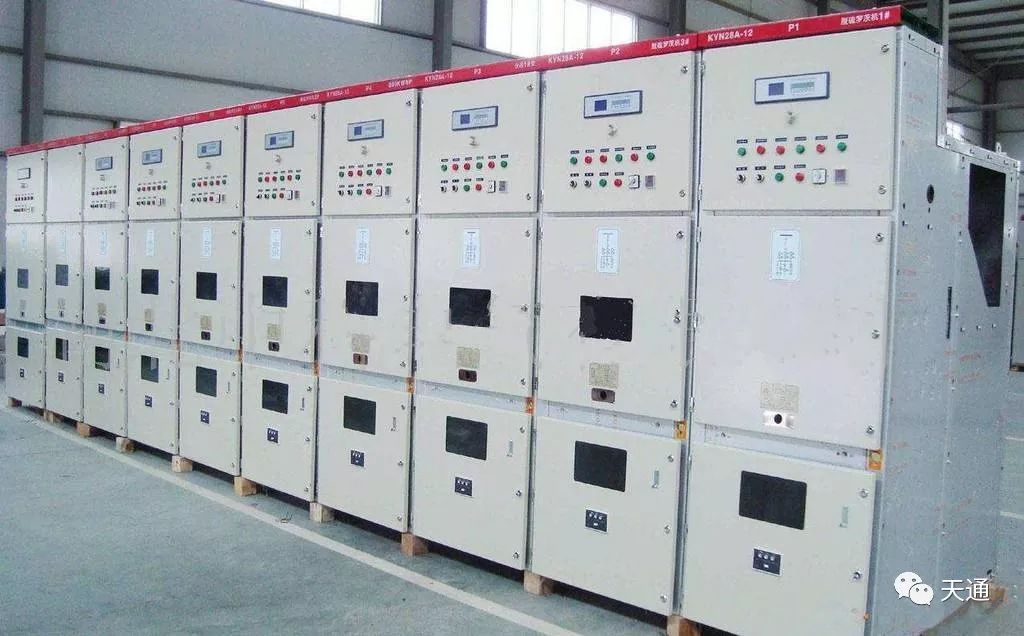

高低壓開關柜設備和控制柜作為電力傳輸、分配和電力轉換的電氣設備。它用于發電、輸電、配電、電力轉換和用電設備的控制。該產品具有簡單可靠的“五防”聯鎖功能，防止誤操作，外觀新穎、流暢、簡潔，色調統一，粗細比例協調。高壓室內的二次線槽采用全金屬保護，使操作更加安全可靠，具有更加人性化的人機界面、防爆操作等特點。

首先，什么是開關柜

開關柜(開關柜)為電氣設備，外部線路開關柜先進入柜內主控開關，再進入子控制開關，各子電路根據需要設置。如儀器、自動控制、電機磁開關、各種交流接觸器等。有些還配有高壓和低壓室開關柜，高壓母線，如發電廠等。，有些還配有低循環減載裝置以保護主要設備。

第二，開關柜角色

開關柜主要用于電力系統中發電、輸電、配電和電力轉換過程中電氣設備的開閉、控制和保護。開關柜內的元件主要包括斷路器、隔離開關、負載開關、操作機構、互感器和各種保護裝置。

三，開關柜5預防

1、高壓開關柜真空斷路器車內合閘后處于試驗位置，該車斷路器不能進入工作位置。(防止帶負荷關閉)

2、高壓開關柜內接地刀處于閉合位置，小車斷路器不能閉合。(用接地線防止閉合)

3.當關閉高電壓開關柜的真空斷路器時，外殼的后門應與接地刀上的機器和柜門鎖定。(防止誤入帶電區間)

4、高壓開關柜工作時真空斷路器合閘，接地刀不能投入運行。(防止帶電接地線)

5.高壓開關柜的真空斷路器在閉合時不能退出臺車式斷路器的工作位置。(防止加載拉刀制動)

四、開關柜分類

開關柜有許多分類方法，主要包括:

1、按斷路器安裝可分為拆卸式開關柜和固定式開關柜；

2.根據機柜的結構，可分為開放式開關柜，金屬封閉式開關柜，金屬封閉式開關柜；

3、根據電壓等級的不同可分為高電壓開關柜、中電壓開關柜和低電壓開關柜等。

五、高低壓開關柜維護

應為維護準備詳細的維護計劃。在工作區通過討論和修改后，只有在工作區提交給部門批準后，才能進行工作。具體有以下五個方面:

(a)真空斷路器維護。清潔斷路器的絕緣體和真空室，并用抹布擦拭干凈。檢查儲能彈簧無變形和腐蝕。傳動軸轉動靈活，并充滿潤滑油。所有零件應處于良好狀態。在打開和關閉過程中，由于振動導致的螺釘和開口銷的松動會妨礙機構的正常工作。因此，所有固定螺釘和開口銷應完整可靠。每個螺栓連接牢固，受力均勻。檢查三相接觸指形彈簧應無變形，接觸面應無熱量和變色。

(2)微機保護單元維護。清潔保護裝置的外部端子，并用干燥的平油刷刷它們。所有部件應正常，狀態良好，無松動和發熱。壓板的保護整定值和投退檢查應與臺帳保持一致，并檢查保護裝置。在更換保護裝置之前，應仔細檢查裝置類型，新保護裝置提供的兩個版本的圖紙和施工計劃應在繼續之前提交給電子控制部門批準。

(3)電流互感器維護。用布擦拭變壓器表面，檢查變壓器的二次端子和鐵芯是否接地良好。拆除電流互感器的所有初級線路后，檢查它們。更換電流互感器時，請仔細檢查設備型號，并僅在檢查后更換。

(4)過電壓吸收裝置維護。用抹布擦拭表面，去除第一條線，禁止拉動第一條線。按規定檢查，不合格的更換。

(5)所有項目的小修。
