安凱利·潘德

江蘇安克瑞電器制造有限公司江蘇江陰244405

摘要

隨著全球經濟的發展，人們?cè)絹?lái)越重視新技術的應用。無源無線測溫裝置的出現為環網機柜的保護提供了新的思路。無源無線測溫裝置優勢明顯，對環境適應性強。此外，該裝置具有很強的耐久性，可用于各種價值3+的環柜，具有廣闊的市場。在此基礎上，討論了無源無線測溫裝置的正確使用方法及其在環網柜中的應用。

關鍵詞:無線測溫裝置；環形網絡機柜；測讀系統

介紹

隨著經濟全球化的發展，電網系統發展非常迅速，傳統的配套設施已經不能滿足電網的需求。電網承受的負擔越來越大，對環網柜的質量提出了更高的要求。環網柜長期使用后，會出現運行緩慢、響應不靈敏、溫度控制困難的現象，從而降低了使用壽命，保證了環網柜的安全。由于夏季溫度非常高，隨著環形網絡機柜吸收的熱量增加，負載也會增加。電網系統中增加的電荷導致溫度迅速上升。如果溫度檢測系統不能及時響應，可能會迅速破壞環網柜，甚至引發火災、漏電等事故。如果測溫裝置設置不當，事故發生率會增加；如果溫度測量裝置超負荷或多年使用，裝置的靈敏度會大大降低，給試驗帶來負面影響。隨著城市化進程的加快，用電高峰期的輸電量巨大，給環網機柜帶來了巨大的負擔。大多數環形柜都位于廣闊的室外區域，與外界直接接觸。它們被雨水沖刷了很長時間，加速了設備的腐蝕。長期接觸室外高溫天氣或過度使用會增加設備的故障率。

針對環網柜內溫度高帶來的問題，為了保證供電的安全性和可靠性，Ankerri推出了環網柜內電氣連接點溫度監控產品，可以實時監控銅排、電纜、斷路器梅花觸頭等電氣連接點的溫度，方便整個配電室的操作和維護。以下是開關柜電氣節點的測溫產品選擇方案。

2.概觀

1)溫度傳感器

A.電池供電的無線溫度傳感器

安裝在加熱部分的傳感器，用于收集溫度并將其無線傳輸。

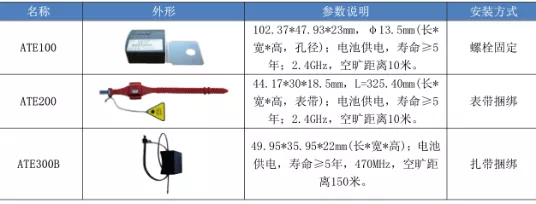

目前，Ankerri無線溫度傳感器有三種類型:

B.CT感應取電無線溫度傳感器

安裝在大電流位置的傳感器，如斷路器觸點、匯流條、電纜連接點，收集溫度并無線傳輸。

目前有兩種類型的無線溫度傳感器:

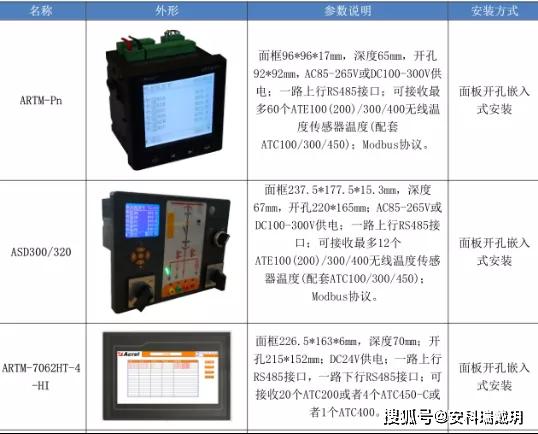

2)接收/顯示單元

A.接收部分

B.顯示裝置

無源無線測溫裝置結合測溫管理系統和傳感系統，利用傳感器的靈敏響應進行溫度檢測。以Ankerri監控為背景的Acrel-2000/T無線測溫系統可以訪問用戶站設備層所有測溫設備的溫度數據。利用先進的計算機技術、現代電子技術、通信技術和信號處理技術，可以讀取、分析和處理接入溫度測量裝置的溫度數據，并顯示在計算機上，實現對站內所有溫度節點的監控。該系統具有獨立的數據庫，可以記錄數據、查詢數據、查詢曲線和查詢報告。具有高溫、超溫報警、報警時間查詢等功能。無線測溫系統的在線溫度監測可以提高設備的安全性，及時、連續、準確地反映設備的運行狀態，避免安全事故的發生，降低設備事故率。用戶站不需要定期巡視，減少了人力物力，實現了自動化管理。

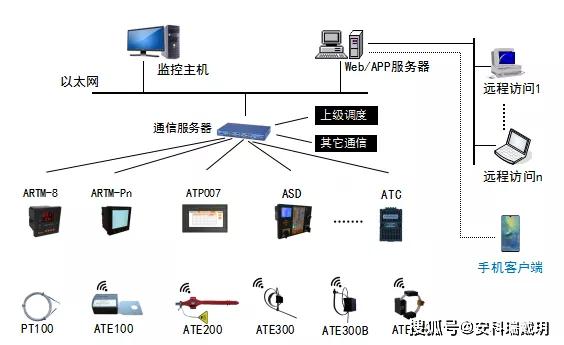

系統網絡圖如下:

結論

無線測溫裝置在環網機柜中的應用和推廣是大勢所趨，也是一項創新成果。本文介紹的Ankerri無線測溫裝置在環網柜中的應用，可以實現操作和顯示的一體化。它能監測母線進線、斷路器上下觸頭、電纜接頭等的溫度。在線櫥柜里。可防止因氧化、松動、灰塵等因素造成的接觸電阻過高，使加熱成為運行過程中的隱患。能夠提高設備的安全保障，及時、持續、準確地反映設備的運行狀態，避免安全事故的發生，降低設備事故率。
